- Rodzaj sterowania:
Regulator PID + funkcja SMART
Regulator On/Off
Sterowanie zaworami (valve positioner)
Wyjścia sterujące:
1) jedno wyjście sterujące -
cyfrowy lub analogowy
sygnał wejściowy
2) jedno wyjście sterujące dzielone na dwa
wyjścia
3) dwa wyjścia sterujące
Typ wyjścia: Przekaźnik, SSR, Triak
- Wejścia pomiarowe:
Termopary:
B, C, D, E, G, L, J, K, N, Ni / NiMo, R, S, T, U
RTD: Pt100 3p
mA: 0 (4)÷20mA,
V: 0 (12)÷60mV, 0 (1)÷5V, 0 (2)÷10V
- Wejścia logiczne
3 we. standardowo / 8 dodatkowo:
- Wyjścia cyfrowe
Wy1 / Wy2 - konfigurowalne
jako wyjścia:
sterujące, alarmowe, zdarzenie
Przekaźnikowe / SSR
typ przekaźnik:
3A / 250V AC
typ SSR
poziom log. H: 14V dc / 20 mA, 24V dc / 1 mA
poziom log. L: < 0,5V dc
Wy3 i Wy4 - konfigurowalne jako wyjścia
sterujące, alarmowe, zdarzenie, serwomotor
typ przekaźnik: SPST; 3A /250V AC
typ serwomotor: 2 wykluczające się przekaźniki
- Wyjścia analogowe
Wy5 / Wy6 - konfigurowalne
jako:
wyjście sterujące,
wyjście analogowej retransmisji: PV, SP;
0-20mA lub 4-20mA
- Alarmy:
programowalne jako alarm procesu,
alarm pasma, alarm odchyłki,
automatyczne lub ręczne kasowanie alarmu,
histereza i maskowanie alarmu - funkcja
ukrywania niepożądanego alarmu występującego np.
przy starcie programu
- Zdarzenia
- zdarzenie typu ON / OFF
- zdarzenie czasowe
- wyłączanie mocy wyjściowej
- koniec profilu lub cyklu
- funkcje: Run, Hold, Wait, Auto-Manual
- bląd na wejściu lub wejściach:
przerwa, zwarcie, przekroczenie zakresu
- Dokładność
±0,2% p. zakresu przy 25°C
i Un
- Komunikacja
RS 485 ModBus max. 19200B
- Temperatura pracy:
0÷+50°C
- Zasilanie:
100÷240Vac, 50/60Hz, max. 16W
- Wymiary / Waga
150 x 110 x 60 mm /
500g
- Standardy
EMC: 50081-2, 50082-2
Bezpieczeństwo: 61010, inst. katII
|
- 2 uniwersalne wejście pomiarowe: TC, RTD, liniowe
(+we. mA)
- bezpośrednie edycja parametrów programu
- 8 niezależnych programów
- 10 segmentów na program
- funkcja miękkiego startu (ograniczania mocy
wyjściowej w czasie)
- funkcja dzielenia zakresu (sterowanie dwoma
wyjściami jedną przeliczaną wartością wyj.)
- funkcja OFD - pomiar i wyświetlanie prądu,
wykrywanie zwarcia i przerwy w obw. obciążenia
- funkcja wyłączania mocy wyjściowej - programator
działa jako wskaźnik / indykator procesu
- funkcje śledzenia i zapewnienia wygrzewania
zapewniające rzeczywistą zależność pomiędzy
sterowaną wartością a ustawieniem programu (do x10 funkcji pasma
oczekiwania, możliwe różne pasma dla każdego segmentu)
- programowane wyciąganie pierwiastka kw. na wartości
mierzonej
- wbudowany zegar z kalendarzem - możliwość automatycznego
startu lub / i zatrzymania pracy sterownika o zadeklarowanej
wcześniej godzinie lub wybranym dniu tygodnia
- opcjonalny moduł komunikacji RS 485 z protokołem
ModBus
- wbudowany niezależny moduł ogranicznika
zabezpieczający przed przekroczeniem temperatury, z przekaźnikiem
wyjściowym 10 A
- We / Wy - 4 wyjścia cyfrowe, 3 wejścia logiczne
- szeroki wybór wyjść: przekaźnikowe, SSR,
liniowe, servo
- wbudowany port konfiguracyjny
Sterownik temperatury typ K3P Ero Electronic oferuje rzeczywistą elastyczność
w rozwiązaniach sterowania temperaturą.
Zbudowany na bazie dwóch płyt elektroniki układ sterownika umożliwia łatwy montaż
wewnątrz
kompaktowych urządzeń gdzie zastosowanie tradycyjnych, panelowych regulatorów nie jest możliwe.
Szeroki zakres kombinacji sprzętowych oraz różnorodność funkcji
programowych czynią z tego, wykonywanego wg. wskazówek i oczekiwań
klienta urządzenia wyjątkowo elastyczną ofertę we wszelkich, zarówno
prostych jak i zaawansowanych aplikacjach sterowania temperaturą czy
pracy wg. zadanych profili takiej jak sterowanie pieca atmosferycznego,
komory temperaturowej czy klimatycznej.
Programator temperatury sterownika K3P:
Programator sterownika umożliwia wykorzystanie 90 programów zadawania,
każdy z programów może zawierać do 99 segmentów i 14 zdarzeń czasowych.
Wybór programu dokonywany może być przez wejście logiczne. Wśród
dostępnych funkcji programu są: edit, wait, hold, abort,
fast, jump.
Funkcjonalnie programator sterownika odpowiada programatorowi
regulatora MKP Ero Electronic.

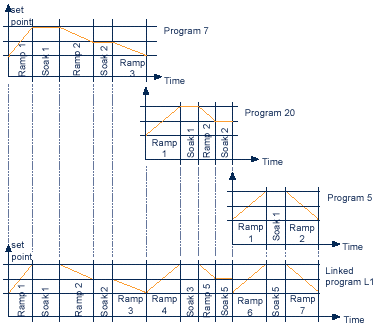

Programator umożliwia tworzenie programów połączonych (zlinkowanych -
max. 9) - sekwencji pojedynczych programów z których każdy może
obejmować do 9 niezależnych prostych programów.
Segmenty programu:
Dostępne max. 200 segmentów, w każdym można ustawić:
- czas trwania w godz. i min (do 99h i 59min) lub w min i sek
(do 99min i 59sek.)
- max. 5 różnych kompletów parametrów PID
- pasmo oczekiwania (dostępne 10, możliwość ustawienia różnych
dla każdego segmentu)
- 1 lub więcej zdarzeń typu przerwa
Linkowanie programów programatora
Opcjonalne cechy programatora
wejście CT (z przekładnika prądowego)
sterowanie servo - zaworami
liniowe sterowanie prądowe
wyjście retransmisji analogowej sygnałów
interfejs komunikacji z protokołem modbus
do 10 wejść i 8 wyjść zdarzeń
Wejścia logiczne
Standardowo sterownik jest wyposażony w 3 wejścia logiczne / +8 we.
dodatkowych /.
Można je skonfigurować jako:
- przełącznik wyboru rodzaju pracy auto / manual
- aktywacji wyjścia ogranicznika
- ręcznego potwierdzenia alarmu
- uruchomienia / zatrzymania wybranego programu
- wyboru programu
- wyboru trybu działania regulacji (bezpośrednia / odwrotna)
- wyjścia z programu

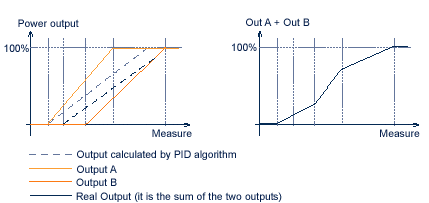

Funkcja dzielenia PV na 2 niezależne wyjścia
Funkcja ułatwiająca precyzyjne i optymalne sterowanie przez
pobudzanie jedną przeliczaną wartością wyjściową PV dwóch wyjść
jednocześnie, przy zachowaniu niezależnych ustawień dla obu tych wyjść.
Funkcja ta może być wykorzystana np. do usprawnienia sterowania
przepływem przy jednoczesnym zmniejszeniu poboru energii, gdzie
wykorzystywane są jednocześnie 2 zawory sterujące lub różne pompy.
Ogranicznik temperatury
Niezależny moduł zabezpieczający przed przekroczeniem temperatury.
Oprócz standardowych funkcji alarmowych regulator opcjonalnie można
wyposażyć w całkowicie niezależny moduł zabezpieczenia przed
przekroczeniem temperatury.
Wykorzystuje on dedykowany czujnik termiczny i 2 poziomowy obwód
zabezpieczenia z
progiem całkowitego wyłączenia (nieustawialnym) oraz regulowany
przez użytkownika próg przekroczenia temperatury z systemem śledzenia
zadawania umożliwiającym ochronę produktu w trakcie procesu.
Moduł komunikacji
Bezpośrednia komunikacja pomiędzy regulatorem K1A a komputerem PC
możliwa jest przez adapter CPI łączący port komunikacyjny RS232
komputera z regulatorem.
Dostarczone oprogramowanie umożliwia łatwą i szybką konfigurację
regulatora oraz zapis i skopiowanie gotowej konfiguracji regulatora.
|
