- wejście procesu: TC / RTD PT100
- funkcja SMART - algorytm automatycznego doboru parametrów PID
regulatora
- 3 wyjścia typu Relay / SSR
- wejście logiczne (opcjonalne) do wyboru funkcji
timera lub setpointa
- wielofunkcyjny timer procesu z funkcjami: ramp, dwell
- soft start - ogranicznik mocy wyjściowej
- alarmy procesu, pasma, odchyłki
- port do konfiguracji z komputerem PC
- oparte na OPC graficzne oprogramowanie do
konfiguracji
- stopień ochrony panelu czołowego: IP65 i NEMA4X
Regulatory LDE - LME oferują dobrą jakość za niewielką cenę.
Uniwersalne: TC lub RTD wejście procesu, wbudowany algorytm
automatycznego doboru parametrów PID, timer procesu plus cechy
dodatkowe takie jak funkcja łagodnego startu czy chłodzenia wg.
nieliniowej charakterystyki oraz klasa ochrony IP65 panelu czołowego
umożliwiają zastosowanie regulatora w procesach sterowania wszelkich
aplikacji grzania i chłodzenia, prawie w każdych, nawet najcięższych
warunkach przemysłowych.
4 cyfrowy wyświetlacz ((LDE) i 4 klawisze funkcyjne interfejsu
obsługi wraz z prostą procedurą konfiguracji pozwalają na szybkie i
proste wdrożenie regulatora do wybranej aplikacji.
Konfiguracje wyjść regulatora
Wyjścia regulatora mogą być skonfigurowane jako sterujące lub
alarmowe.
Wykorzystywane jako alarmy mogą być aktywne jako alarmy
przekroczenia pasma z dołu i z góry oraz alarmy odchyłki z ustawianym
pasmem progowym.
Można je również skonfigurować tak aby były aktywne tylko wtedy gdy
proces osiągnie założone wcześniej warunki działania. (eliminuje to
fałszywe alarmy w cyklu uruchamiania procesu)
Wyjścia mogą być również skonfigurowane jako bezpotencjałowe styki
przekaźników lub wyjścia logiczne do sterowania modułami SSR
Funkcja Soft start (łagodnego rozruchu - startu)
Funkcja polegająca na ograniczaniu mocy wyjściowej dostarczanej do
obciążenia w oparciu o ustawioną temperaturę.
Zredukowanie mocy dostarczanej do elementów grzejnych podczas startu
minimalizuje szok termiczny tych elementów i zapewnia ich dłuższą
bezawaryjną pracę.
Konfigurowalne są zarówno czas dochodzenia do pełnej mocy jak i próg
temperatury.
Układ timera
Dostępne są 4 tryby pracy timera procesu (wybór rodzaju pracy
sterowany przez we. logiczne) :
- tryb oszczędzania energii (opóźniony tryb załączenia drugiej
wartości zadawania)
- dwell timer z przekaźnikiem końca cyklu
- dwell timer z przekaźnikiem timer Run
- dwell timer bez sygnalizacji stanu wyjścia

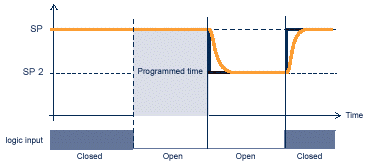

Tryb 1

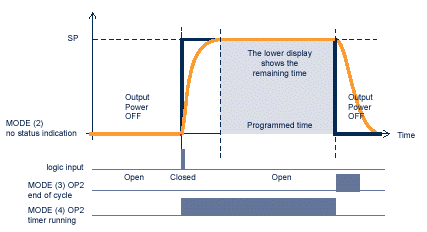

Tryby 2-3-4
Zintegrowana funkcja timera umożliwia sterowanie czasowe cyklem pracy
regulatora.
Podczas cyklu wygrzewania lub chłodzenia na wyświetlaczu regulatora
wskazywany jest czas pozostały do końca cyklu a zakończenie procesu
odliczania może być sygnalizowane alarmem dźwiękowym.
Konfigurowalne opcje timera umożliwiają ustawienie:
czasu gwarantowanego wygrzewania, zakresu rampy, trybu zatrzymania
oraz zachowania regulatora po dojściu do końca cyklu odliczania.
Moduł komunikacji
Bezpośrednia komunikacja pomiędzy regulatorem K1A a komputerem PC
możliwa jest przez adapter CPI łączący port komunikacyjny RS232
komputera z regulatorem.
Dostarczone oprogramowanie umożliwia łatwą i szybką konfigurację
regulatora oraz zapis i skopiowanie gotowej konfiguracji regulatora.
|
