Sterowanie
proporcjonalne - (typu ratio) w regulatorach EUROTHERM |
 |
Sterowanie proporcjonalne - Ratio Control jest techniką używaną do sterowania
zmianą procesu od wartości
zadanej, która jest obliczana jako proporcja do drugiego wejścia.
Wartość
zadana „Ratio” określa tą proporcję
i może być zastosowana do drugiego wejścia procesu jako mnożnik lub
dzielnik.
Można stosować przykładowo opcjonalnie także zewnętrzne wejście jako sterowanie
korekcją wartości zadanej ‘ratio” i jest dostępne jako drugie lokalne wejście
wartości zadanej „ratio”.
Wartość proporcji jest ustawiana i może być ograniczona poprzez użycie
parametrów „ratio setpoint limit” (RAH
i RAL).
Jest możliwe ustawienie programatora na pętlę normalną, niezależną „ratio”
lub normalną „ratio".

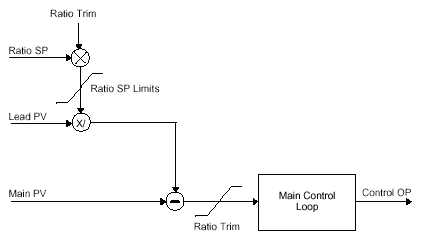

Podstawowy blok sterowania typu Ratio w regulatorach
Eurotherm
|
