Napędy prądu stałego DC (1 ÷ 2700A) - Seria
INTEGRATOR 590+ SSD Drives
|
|
Napędy prądu stałego serii 590+ to wysoko
zaawansowane napędy DC które są w stanie sprostać najbardziej
wymagającym aplikacjom sterowania. Szeroki zakres aplikacji programowych (w
tym m.in. standardowo - sterowanie nawijarką) razem z funkcjonalnymi
blokami programowymi i konfigurowalnymi we / wy tworzą z tej grupy napędów
uniwersalny i kompletny system napędowy.
|
Zalety napędów prądu stałego serii INTEGRATOR 590+
- wspólne programowanie, konfiguracja i komunikacja z modelami INTEGRATOR 690+ AC
- napęd 590+ DRV
- wersja napędu z wbudowanym stycznikiem i bezpiecznikami
- standardowo otwarta i zamknięta pętla sterowania nawijarką
- zakres prądowy do 2700A i napięciowy do 660V
- programowanie blokami funkcjonalnymi
- wewnętrznie kontrolowane zasilanie pola wzbudzenia
- moduły rozszerzające (technology
box):
moduły sprzężenia: tachogenerator analogowy, enkoder, microtach
moduły komunikacyjne: (spis poniżej)
Napęd DC 590P -
opis tutaj |
|
 |
Programowanie i sterowanie

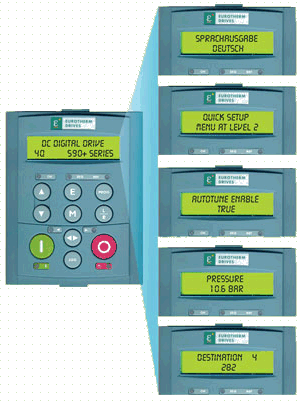

Moduł 6901 Man Machine Interface - MMI
Moduł MMI typ 6901 jest stosowany do konfiguracji, programowania
i sterowania napędem. Wyposażony został w podświetlany 32
znakowy, alfanumeryczny wyświetlacz zapewniający intuicyjny dostęp
do wszystkich funkcji logicznej struktury menu napędu.
Cechy
- dołączany do napędu lub
montowany zdalnie na panelu sterującym
- lokalne sterowanie prędkością,
startem / stopem, funkcją Jog i wyborem
kierunku
- ustawialne wyświetlanie i
legenda
- hasło dostępu i blokada funkcji
- szybkie ustawianie menu
|
Komunikacja i sieci
Skrzynki technologiczne tzw. techboxy dołączane jako moduły plug-in do
zacisków napędu pozwalają monitorować i sterować napędem w wielu
przemysłowych standardach sieciowych fieldbus
- RS485, RS422 (EI Bisync, EI
ASCII, Modbus RTU)
- Profibus DP
- Link
- DeviceNet
- CanOpen
- Lonworks
Moc i możliwości
Bloki funkcyjne
Programowanie blokami funkcyjnymi pozwala na nieograniczone kombinacje łatwo
realizowanych funkcji użytkownika. Wstępnie są one skonfigurowane do
natychmiastowego użycia. Jednakże przez zmianę wewnętrznych połączeń
(przez klawisze pulpitu lub oprogramowanie ConfigED Lite Plus) można
zaprogramować dowolną aplikację sterowania.
Poniżej niektóre z bloków funkcyjnych napędu:
- wejścia
- wyjścia
- rampy
- funkcje diagnostyczne
- raise / lower -
(przyspieszanie / zwalnianie)
- sterowanie zdalne / lokalne
- blok funkcyjny PID
- sterowanie polem
- historia alarmów
- funkcje nawijarki (średnica,
moment, naprężenie, kompensacja..)
- własny sposób wyświetlania
parametrów

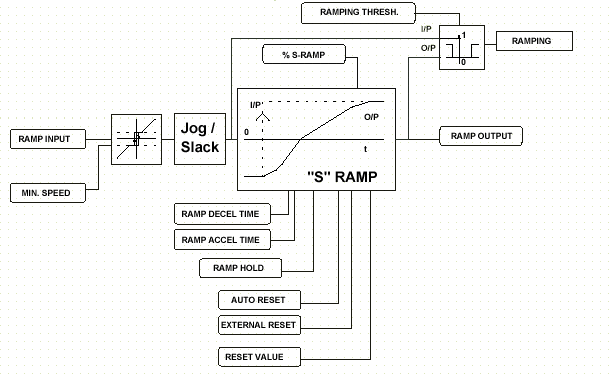

Przykładowy blok funkcyjny - Rampy
|
~
