Regulatory 2704/2604 są idealne dla
zastosowań w wielu procesach obróbki cieplnej włącznie z nawęglaniem
gazowym.
Podczas procesu nawęglania stal niskostopowa lub niskostopowa stal węglowa jest ogrzewana
do temperatury powyżej 900°C w atmosferze bogatej w węgiel. Powierzchnia stali
absorbuje węgiel poprzez dyfuzję. Głębokość dyfuzji zależy od
czasu i temperatury obróbki. Zawartość węgla w stali zmienia się w
zależności od jej właściwości fizycznych. Dokładne sterowanie
obydwu - temperatury oraz potencjału węglowego jest niezbędne dla osiągnięcia
profilu wnikania węgla.

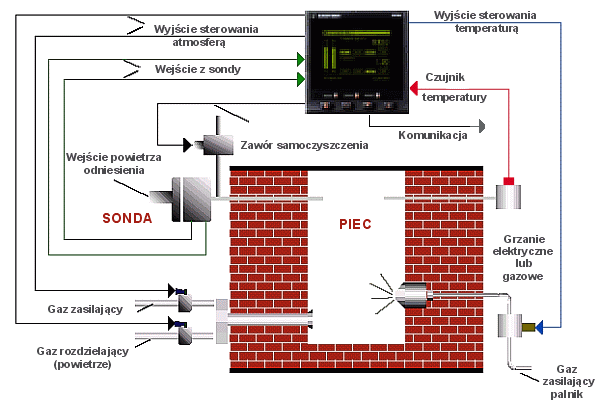

Trzypętlowy regulator 2704 może być użyty
jednocześnie dla sterowania temperatury pieca, potencjału węglowego
oraz chłodzenia ( wyżarzania / hartowania ).
W wielu piecach wsadowych programator
wartości zadanych jest używany dla generowania temperatury i
profili nawęglania, które są dla wspólnej bazy czasowej. Sonda cynkowa generuje miliwoltowy sygnał powstały na bazie
poziomu koncentracji tlenu pomiędzy wartością referencyjną wewnątrz
sondy a ilością tlenu jaka jest aktualnie w piecu. Temperatura jest
mierzona przy użyciu termopary na końcu sondy. Razem te sygnały są używane
przez funkcyjny blok sondy tlenowej do obliczania aktualnego procentu węgla
w atmosferze.
Wejścia dla sondy cynkowej w 2604/2704 jest kompatybilne
dla większości używanych sond cynkowych. Można je także używać
dla sond typu "Lambda".

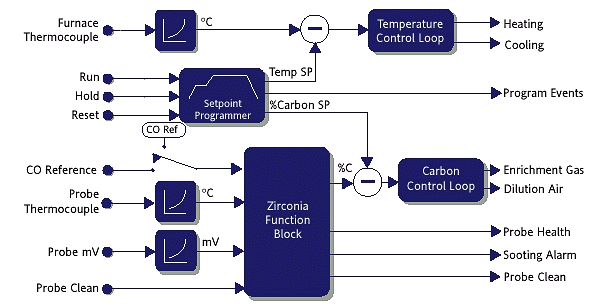

Schemat blokowy układu sterowania pieca
|
