Eurotherm

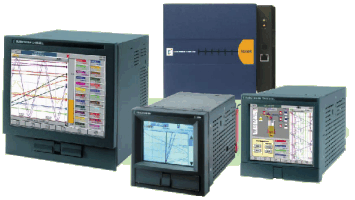

Cyfrowe rejestratory graficzne - temperatury / procesu - Seria 5000 / Eurotherm Chessell

AKWIZYCJA  -  WIZUALIZACJA  -  RAPORTOWANIE

Rejestratory graficzne serii 5000 Eurotherm - Zdalna rejestracja i archiwizacja danych Rejestratory serii 5000 Eurotherm Chessell - Łatwa i bezpieczna rejestracja danych procesu

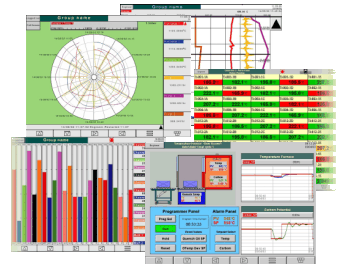

  • Kolorowy ekran dotykowy z możliwością edycji własnych ekranów przebiegu procesu
  • praca samodzielna lub sieciowa (ethernet, TCP/IP, FTP)
  • zdalny podgląd danych w czasie rzeczywistym
  • zaawansowane możliwości archiwizacji z ochroną danych
  • funkcjonalność przetwarzania wsadowego
  • do 48 uniwersalnych wejść i do 27 wyjść przekaźnikowych
  • standardowo pakiet oprogramowania do konfiguracji rejestratora oraz podglądu danych





  •  Bezpieczeństwo danych

    - bezpieczny format danych z sumą kontrolną

    - zapis ze śladem kontrolnym

    - unikalny identyfikator użytkownika

    Cyfrowe rejestratory graficzne - Seria 5000 Eurotherm Chessell - Zdalna rejestracja, wizualizacja i archiwizacja danych procesu - hasła dostępu

    - rejestracja logowania i działania na koncie

    - zgodność z wymaganiami 21CFR Part 11

  • Przyjazna obsługa

    - dotykowy ekran

    - przejrzysty wyświetlacz

    - klawisze szybkiego dostępu

    - definiowanie własnych ekranów procesu

  • Łatwa komunkacja

    - Ethernet, TCP/IP, FTP

    - komunikacja szeregowa

    - komunikacja w trybie Master / Slave

  •  Alarmy i ostrzeżenia

    - wiadomości, ostrzeżenia, alarmy zdalne i dźwiękowe

    - alarmy zatrzaskiwanie, z potwierdzeniem

    - powiadamianie: email, SMS





Seria 5000 EUROTHERM  -  System rejestracji, archiwizacji i zarządzania danych

- nieograniczone możliwości dostępu do danych Twojego procesu



Cyfrowy rejestrator graficzny 5180V Eurotherm ChessellRejestrator 5180V

5180V jest największym z rejestratorów serii 5000, oferuje do 48 kanałów wejściowych i do 27 wyjść przekaźnikowych. Rejestrator posiada dotykowy 12,1" ekran TFT SVGA pracujący w rozdzielczości 800 x 600 pikseli. Standardowe wyposażenie to złącze karty PC, stacja dysków FDD oraz 16,25Mb pamięć Flash na zapis rejestrowanych danych.







Cyfrowy rejestrator graficzny z ekranem 5,5" typ -  5100V Eurotherm ChessellRejestrator 5100V

5100V umożliwia podłączenie do 18 kanałów wejściowych i do 12 wyjść przekaźnikowych. Wyposażony jest w 5,5" dotykowy wyświetlacz TFT ¼VGA. W standardowym wyposażeniu również karta PC lub FDD oraz pamięć flash 5,5 Mb na zapis danych







Rejestrator graficzny 5100e Eurotherm ChessellRejestrator 5100e

5100e to rejestrator serii 5000 w wersji ekonomicznej. Wyposażony jest w 3 lub 6 dowolnie konfigurowalnych kanałów wejściowych i jedno wyjście przekaźnikowe. 5"  ¼ VGA monitor dotykowy tego rejestratora wykonany został w technologii STN. Rejestrator wyposażony został w stację dyskietek 3,5" oraz pamięć Flash o wielkości 3Mb.





Rejestrator graficzny 5000B Eurotherm ChessellRejestrator 5000B

12 kanałowy rejestrator 5000B funkcjonalnie odpowiada rejestratorom 5180V / 5100V, pozbawiony jest jednak wyświetlacza z ekranem dotykowym. W zamian wyposażony został w pełną wersję pakietu oprogramowania Bridge 5000 do zdalnej rejestracji, konfiguracji i podglądu danych procesu w czasie rzeczywistym przez sieć ethernet / internet. Rejestrator może być montowany na ścianie lub na szynie DIN. Wyposażony został w pamięć flash do zapisu danych wielkości 16,25Mb (dane przechowywane ok. roku przy próbkowaniu co 30sek.)





Rejestratory graficzne serii 5000 Eurotherm Chessell  - tabela porównawcza





Typ rejestratora 5100E 5100V 5180V 5000B
Format [mm] 100 100 180
Ekran - dotykowy 5" CSTN 5,5" TFT 12,1" TFT via PC
Rozdzielczość 1/4 VGA (320 x 240) 1/4 VGA (320 x 240) SVGA (800 x 600) -
Wejścia [max/ 6 na kartę] 3 / 6 do 18 do 48 6 / 12
Wy. Relay [max/ 3 na kartę] 1 do 12 do 27 7 (1std)
We. zdarzeń x 12 24 do 12
Alarmy 4 na kanał,  włącz. kanały matematyczne i sumatory
Grupy 1 / 2 1 / 6 1 / 6 6
Cechy audytora Nie Tak Tak Tak
Funkcje matematyczne 12 78 48 do 84
Timery / Liczniki / Sumatory  6 / 12 / 12 12 / 36 / 36 12 / 48 / 48 12 / 36 / 36
Pamięć FLASH / dane [Mb] 2,75 5,5 13,25 13,25
Ethernet / Modbus TCP / FTP + / + / + + / + / + + / + / + + / + / +
FDD / PCMCIA + / - + / + + / +
Czytnik kodów kreskowych + + +
Oprogramowanie  / Opis i porównanie - tutaj
Review Tak Tak Tak Tak
Edytor konfiguracji Tak Tak Tak Tak
Bridge 5000  opcja opcja opcja Tak (Full)
Batch 5000 Nie Tak Tak Tak
Screen Builder Nie 6 (opcja) 6 (opcja) opcja



Całkowita liczba kanałów matematycznych, sumatorów i liczników musi być równa liczbie wybranych kanałów matematycznych
