Wielokanałowe sterowniki mocy Eurotherm

Q7000

Wielokanałowy, tyrystorowy sterownik mocy dla procesów wielostrefowych
Do 36 niezależnych kanałów mocy (maks. 11A).

Innowacyjne rozwiązanie dla wielokanałowych aplikacji

Ten kompaktowy, wielostrefowy sterownik mocy umieszczony w 19'' stelażu typu rack został zaprojektowany dla aplikacji z dużą liczbą stref grzejnych.



W trybie 'burst firing' sterownik Q7000 może sterować mocą do 36 kompletnie niezależnych obciążeń. Kompletna szafka sterownicza - maks. 108 kanałów mocy (3 stelaże)

Moduł komunikacji w który wyposażony jest sterownik może pracować zarówno z protokołem Modbus jak i ProfiBus DP. Retransmitowana może być duża liczba parametrów pracy, w tym 36 prądów obciążenia.

Dodatkowy port konfiguracyjny RJ11 w który wyposażono sterownik, pozwala na łatwe i szybkie skonfigurowanie wszystkich parametrów urządzenia za pomocą znanego z innych produktów Eurotherm - pakietu do konfiguracji iTools

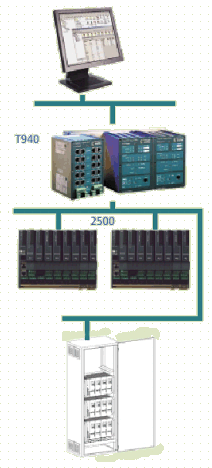

Eurotherm umożliwia również kompletną integrację do 3 modułów (stelaży typu rack) systemu sterownia Q7000 w jednej szafce sterowniczej. Razem daje to do 108 kontrolowanych kanałów mocy reprezentujących wspólnie więcej niż 270KW w pełni zintegrowanej mocy.



Krótki opis głównych funkcji Q7000:

• 9, 18, 27 lub 36 kanałów - 11A/230V dla 45 °C
• maks. 6 modułów na 19'' stelaż (36 kanałów)
• kompletna szafka sterownicza - do 3 stelaży na szafkę, 108 kanałów
• obciążenie rezystancyjne (o niskim wsp. temperaturowym)
• pętla sterowania:
  - sterowanie mocą
  - kwadrat napięcia U²
  - kwadrat prądu I²
  - pętla otwarta
• chłodzenie przez panel wentylatorów
• konfiguracja przez iTools (wszystkie kanały niezależne i mogą mieć różne ustawienia)
  - tryb zapłonu (od cyklu pojedynczego do trybu burst)
  - kalibracja
  - wartość zadawania
  - ustawienia PLF ... oraz inne.
• Monitorowanie i diagnostyka: błąd obciążenia, pomiar prądu i impedancji na kanał, monitorowanie temperatury, itp
• 2 porty komunikacji: port użytkownika RS485, port konfiguracji - iTools - RS232
• Komunikacja Modbus i Profibus DP
• wewnętrzne bezpieczniki
• redukcja kosztów okablowania, instalacji i uruchomienia
• szybkość podmiany elementów (typu plug-in)

Alarmy

Sterownik wyposażony został w system zabezpieczeń i sygnalizacji alarmów który chroni tyrystory i sterowane przez nie obciążenie w przypadku wystąpienia pewnych nienormalnych sytuacji i który informuje użytkownika o typie błędu / sytuacji awaryjnej która miała miejsce.





Opcjonalnie tyrystor może posiadać następujące alarmy:



GRF (GRoss Faults) - wykrywa następujące błędy i sygnalizuje je:

• zwarcie tyrystora
• sumaryczny błąd obciążenia
• przegrzanie tyrystorów

DLF (Diagnostic Load Failure) - monitorowanie stanu obwodu obciążenia, wykrywające nienormalny wzrost impedancji w obwodzie który może być spowodowany przez częściowe lub całkowite uszkodzenie elementu grzejnego (połączonego np. równolegle)



• diagnostyka i wykrywanie stanu obciążenia - funkcja PLF (partial load failure)
• automatyczne wykrywanie i dopasowanie parametrów funkcji PLF
• diagnostyka stanu ustawień PLF i monitorowanego obwodu
• tymczasowe wyłączenie sygnalizacji alarmu DLF
• wyłączenie monitorowania alarmu DLF

Wykrywanie ustawień PLF obejmuje przeliczanie i zapamiętanie wartości impedancji odniesienia wyliczonej z mierzonych wartości rms prądu i napięcia w zalecanych warunkach pomiaru.



Wszystkie alarmy są sygnalizowane przez konfigurowalne styki przekaźników (jeśli zostały zdefiniowane przez użytkownika) i odpowiednie diody sygnalizacyjne typu LED na panelu frontowym sterownika



Opcja GRF jest automatycznie dołączana w przypadku wybrania opcji DLF







Idealny dla:

• wytłaczarek i wtryskarek
• termoformowania
• formowania próżniowego i ciśnieniowego
• wielostrefowych urządzeń grzewczych
• palników, pieców, palenisk
• lakierni
• systemów nawiewu i suszarni
• farmaceutyki
• produkty spożywcze
• maszyn tekstylnych
• petrochemii





Dane techniczne stycznika:

Typy obciążeń	jednofazowe, Stała rezystancja o niskim wsp. temperaturowym
Prąd nominalny	11A (40 °C) , 5,5A (60 °C)
Napięcie nominalne	230V lub 110V (+10%, -15%), inne nap. 24V, 48V, 63,5V (kontakt)
Częstotliwość	47 ÷ 63 Hz
Sterowanie	U2, I2, Moc (VxI), otwarta pętla, Vrms, Irms Liniowość: ±1% Stabilność: ±1% Dokładność: ±1% logika DC: (LDC): 4.5 ÷ 32VDC (ON>4.5V, OFF < 2V) lub (ON>9mA, OFF<0.5mA) logika AC: (HAC): 100-230VAC (ON > 85VAC; OFF: < 10 VAC, 253VAC max.) Sterowanie analogowe: cykle impulsowe sygnał DC (ATP):  4-20 mA (10VDC max.)
Typ zapłonu	Synchronizacja z zasilaniem i z przełączaniem w zerze Proporcjonalne cykle impulsowe (tryb burst firing) - 16 lub 64 cykli (C16 / C64), Cykl pojedynczy (1cykl bazowy) (FC1), Inteligentne sterowanie półcyklami (IHC)   Konfiguracja przez kom. cyfrową
Komunikacja (użytkownik)	Protokoły: Modbus RTU, Profibus DP, DeviceNet (kontakt) Transmisja: RS485, 2 przew.
Komunikacja (konfiguracja)	Protokół: Modbus, Transmisja: RS232, 3 przew., 19200, Rj11
Wskaźniki LED	Alarm GRF i / lub diagnostyka DLF, alarm temperatury, status: zasilania, komunikacji
Chłodzenie	stelaż wentylatorów (115 lub 230V 10VA)
Alarmy	GRF: Błąd ogólny (Gross Fault), wykrywający:  zwarcie w obwodzie tyrystorów, sumaryczny błąd obciążenia, przegrzanie tyrystorów Sygnalizacja: styki przekaźników alarmowych:  AL1 i AL2 (jeśli zdefiniowane przez użytkownika, konfigurowalne) DLF: Monitoring i diagnostyka:opcja GRF  +  PLF (Partial Load Failure) Sygnalizacja LED i styk przekaźnika Przekr. Temp.: Dla wszystkich modułów, odcięcie jeśli przekroczony ust. próg, sygnalizacja LED
Stopień ochrony	IP20
Temperatura pracy	0 ÷ 40 °C (In=11A), 0 ÷ 60 °C (In=5,5A)
Montaż	karta (Kit), stelaż (rack), szafa
Wymiary	Wys [mm] Szer [mm] Gł [mm] Stelaż 6M: 265,9 9'': 482,6 295 Driver Board 233,25 12F 60,96 220 Power board 233,25 18F 91,44 220 Szafka ≤ 2m 400 600 maks. 3 stelaże w szafce
Bezpieczniki	wewnętrzne
Dokumentacja	Sterowniki tyrystorowe - przewodnik
