Jednofazowe, pólprzewodnikowe łączniki - styczniki - sterowniki mocy Eurotherm
|
|
|
 |
SSDA / SSAA
Łącznik półprzewodnikowy z wejściem logicznym DC /AC
Właściwości:
- przełączanie do 75A
- załączanie w zerze
- wskaźnik LED
- opto-izolacja
- ochrona 600V, izolacja 4000 V
- testowany na 100% zakresu prądu
- znaczek CE (Low Voltage Directive)
- kompatybilny z większością regulatorów temperatury,
systemów logicznych, PLC lub innych tp. podobnych obwodów sterowania
Typowe aplikacje:
sterowanie mocą elementów grzejnych, lamp, urządzeń alarmowych, małych silników itp. aplikacji
|
 Podstawowe dane techniczne:
| Napięcie Wejściowe |
(typ LDC - we. DC) 4 ÷ 28 VDC (ON = > 4V, OFF = < 1V) SSDA
(typ HAC - we. AC) 90 ÷ 280VAC (ON = >90V, OFF = < 20V) SSAA |
| Impedancja |
LOGIC 1500 OHM
AC 40 KOhm |
| Napięcie Wsteczne |
LOGIC -75 VDC max.
AC N/A |
|
Wejścia |
DC Logiczne-napięciowe: 10V
>5V ON: <1V OFF
AC Logiczne-napięciowe: 100V to 240V >85V ON: <10V OFF
DC napięciowe: 0-5V, 1-5V, 0-10V, 2-10V
DC prądowe: 0-20mA, 4-20mA |
| Wyjście: |
| Zakres prądowy: |
10A |
25A |
40A |
75A |
| Spadek napięcia |
1.65V |
1.65V |
1.5V |
1.5V |
| Prąd udarowy (1 cykl): |
100A |
250A |
650A |
950A |
| Prąd udarowy (1 sek.): |
40A |
100A |
130A |
140A |
| Zakres napięcia (V wyj - VAC): |
24-330 |
24-330 |
24-330 |
24-500 |
| Zakres częstotliwości (Hz): |
47-63 |
47-63 |
47-63 |
47-63 |
| Upływ @ V wyj max: (mA) |
8 |
8 |
8 |
8 |
| Prąd podtrzymania (min - mA): |
50 |
50 |
50 |
50 |
|
|
Temperatura pracy |
0 ÷
80 °C |
|
Wymiary |
58H x 45W x 35D |
|
Dokumentacja |
Karta katalogowa |

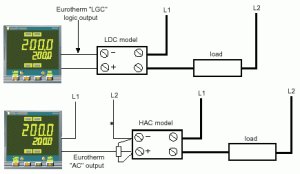

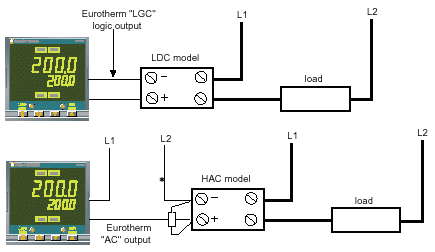

Typowe instalacje:
|
