- Rodzaj sterowania:
Regulator PI + PID + funkcja SMART
Regulator ON / OFF
(grzanie / chłodzenie, grzanie + chłodzenie)
- Wejścia:
Termopara: L, J, K, N,
RTD: Pt100 3p
Termistor
- Wyświetlacz:
Zakres: -99 ÷ 999°C
Rozdzielczość: 0,1 między -9,9 a
99,9°C
- Wyjścia
Wy1: sterujące
nie izolow. wy SSR (L: <0,5V; H: 8V / 12 mA)
Wy2: sterujące lub alarmowe
przekaźnikowe, 10A / 250V AC
Wy3: alarm lub status timera
buczek piezoelektryczny
Wy4: alarm lub status timera
przekaźnikowe, 10A / 250V AC
- Dokładność
±0,3% pasma; ±1 cyfra przy 25°C
- Ogranicznik temperatury:
We: termopara
Dokładność/ powtarzalność: 5°C
(±10%)
Zabezpieczenie przed:<
przekroczeniem temperatury,
błąd zasilania,
błąd mikroprocesora
- Alarmy:
programowalne jako alarm procesu,
alarm pasma, alarm odchyłki,
automatyczne lub ręczne kasowanie alarmu,
maskowanie alarmu, histereza
- Zasilanie:
85÷265Vac, 50/60Hz, 6VA
- Wymiary / Waga
100 x 150 x 88 mm /
130g
- Standardy
EMC: 50081-2, 50082-2
Bezpieczeństwo: 61010, inst. katII
|
- uniwersalne wejście pomiarowe: TC / RTD PT100
- automatyczna zmiana zakresu wyświetlacza
- funkcja SMART - automatyczny dobór parametrów PID
regulatora
- wbudowany niezależny moduł ogranicznika
zabezpieczający przed przekroczeniem temperatury, z przekaźnikiem
wyjściowym 10 A
- funkcja soft start - miękki start (ograniczania mocy
wyjściowej w czasie)
- timer procesu z konfigurowalnymi trybami działania
- 3 wyjścia: 1 sterujące SSR, 2 przekaźnikowe
(alarmowe, sterujące)
- wbudowany moduł alarmowy z timerem
- wbudowany interfejs szeregowy do szybkiej
konfiguracji przez komputer PC
- automatyczna 2 punktowa funkcja kalibracji wskazań
temperatury
- uniwersalny moduł zasilania (85 - 265 V AC)
Model K1A Ero Electronic oferuje prawdziwie elastyczne rozwiązanie regulacji dla
kompaktowych aplikacji grzania / chłodzenia takich jak sprzęt laboratoryjny,
badawczy, przemysł spożywczy, pakowarki, chłodnie, pralnie, zamrażarki
itp.
Modułowa i elastyczna konstrukcja oraz różnorodność wersji interfejsu
wyjściowego regulatora umożliwiają łatwy montaż modułu wewnątrz
kompaktowych urządzeń gdzie zastosowanie konwencjonalnych - montowanych
panelowo regulatorów nie jest możliwe.
Funkcjonalność regulatora to m.in:
- aplikacja optymalizująca samoczynnie parametry PID
regulatora dla procesu grzania / chłodzenia
- konfigurowalny układ czasowy sterujący procesem
- moduł alarmowy zabezpieczenia procesu
- niezależny obwód zabezpieczenia przed przekroczeniem
temperatury

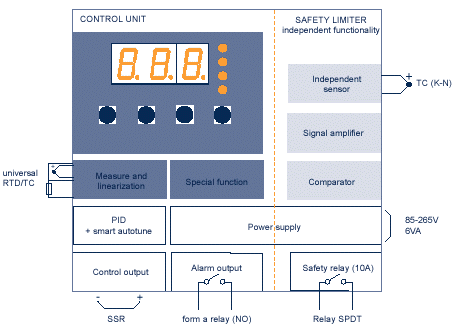

Ogranicznik temperatury
Niezależny moduł zabezpieczający przed przekroczeniem temperatury.
Oprócz standardowych funkcji alarmowych regulator opcjonalnie można
wyposażyć w całkowicie niezależny moduł zabezpieczenia przed
przekroczeniem temperatury.
Wykorzystuje on dedykowany czujnik termiczny i 2 poziomowy obwód
zabezpieczenia z
progiem całkowitego wyłączenia (nieustawialnym) oraz regulowany
przez użytkownika próg przekroczenia temperatury z systemem śledzenia
zadawania umożliwiającym ochronę produktu w trakcie procesu.

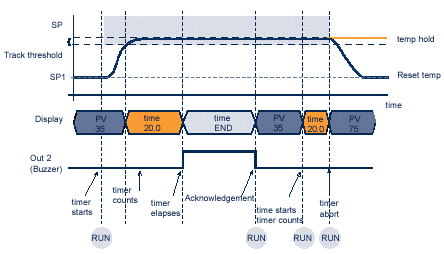

Układ timera
Zintegrowana funkcja timera umożliwia sterowanie czasowe cyklem pracy
regulatora.
Podczas cyklu wygrzewania lub chłodzenia na wyświetlaczu regulatora
wskazywany jest czas pozostały do końca cyklu a zakończenie procesu
odliczania może być sygnalizowane alarmem dźwiękowym.
Konfigurowalne opcje timera umożliwiają ustawienie:
czasu gwarantowanego wygrzewania, zakresu rampy, trybu zatrzymania
oraz zachowania regulatora po dojściu do końca cyklu odliczania.
Moduł komunikacji
Bezpośrednia komunikacja pomiędzy regulatorem K1A a komputerem PC
możliwa jest przez adapter CPI łączący port komunikacyjny RS232
komputera z regulatorem.
Dostarczone oprogramowanie umożliwia łatwą i szybką konfigurację
regulatora oraz zapis i skopiowanie gotowej konfiguracji regulatora.
Dostępne wersje modelu K1A / We. i wyświetlacz/
- K1A - regulator z automatyczną zmianą podzakresu
- K1B - regulator z 4 cyfrowym wyświetlaczem
- K1D - regulator z podwójnym 3 cyfrowym wyświetlaczem i automatyczną
zmianą zakresu
- K1E - regulator z podwójnym 4 cyfrowym wyświetlaczem
- K1R - regulator z podwójnymi - wejściem i 4 cyfrowym
wyświetlaczem
- K1N - moduł regulatora (CPU, bez wyświetlacza)
|
