Zasilanie

Napięcie
1 fazowe, 200-240V ac; 200/220/230/240V ac (+10%, -15%)
3-fazowe, 200-240V ac; 200/220/230/240V ac (+10%, -15%)
3-fazowe, 380-480V ac; 380

Częstotliwość: 50 / 60Hz ±2Hz
Współczynnik mocy >0,98

Sterowanie

Sposób:
Modulacja sinusoidalna SV (Space Vector)
Charakterystyka liniowa U/F lub kwadraturowa U/F
Częstotliwość kluczowania: 2,5 / 5,0 / 15 kHz
Zakres częstotliwości: 0- 300 Hz
Rozdz. częstotliwości:
zadawanie analogowe  - 0,1% f maks.;
zadawanie cyfrowe - 0,01 Hz (F<100 Hz); 0,1Hz (F>100 Hz)

Dokładność (przy 25°C ±10°) zadaw. analogowe: 0,5%; cyfrowe 0,01%
Przeciążalność: 150% przez 60sek co każde 10 min. (1,5 pr. znam.)
Sprawność:  >95%

Regulacja prędkości

U/F -
Regulacja 1% zakresu prędkości, rozdzielczość 1 rpm, głębokość reg. 1 : 20

Sensorless vector -
Regulacja 0,5% zakresu prędkości, rozdz. 1 rpm, głębokość reg. 1 : 30

Sterowanie momentem -
Regulacja +/-10% zakresu momentu; zakres 0-150%

Wejścia

Analogowe:
Izolowane 0-10V; 0-20 mA lub 4-20 mA ERCFW08 standard
2 izolowane 0...10V; 0/4-20 mA; -10 ... +10V ERCFW08 PLUS

Cyfrowe:
4 programowalne izolowane

Wyjścia

Przekaźnikowe:
1 programowalny NO + 1 NO / NC - ERCFW08 STD.
2 programowalne 1 NO i 1 NC - ERCFW08 PLUS
1 izolowane (8bit) 0 ... 10V ERCFW08 PLUS

Komunikacja

Szeregowa RS232 lub RS485 (opja)
Profibus DP, DeviceNet, Modbus

Zabezpieczenie

DC Link nad -napięciowe / pod napięciowe
Przekroczenie temperatury radiatora
Przeciążenie I x t
Przeciążenie prądowe
Błąd falownika
Zwarcie

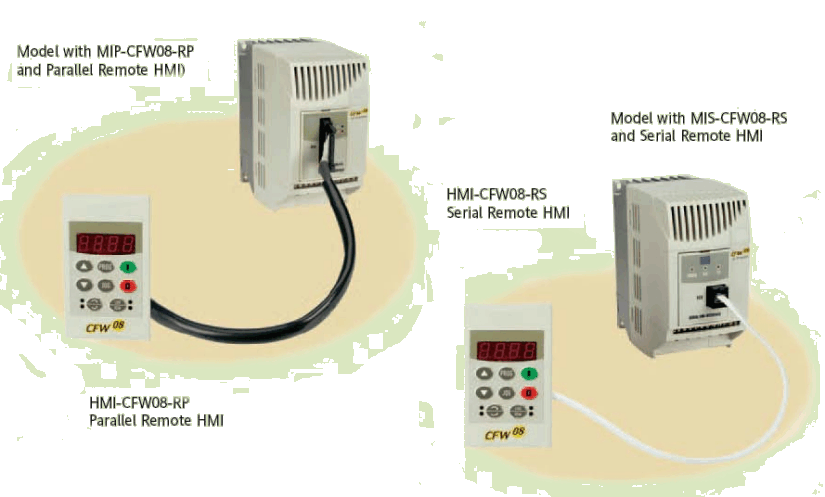

Pulpit obsługi

Rozkazy:
Start / Stop, programowanie, zwiększenie - zmniejszenie częstotliwości (prędkości silnka)

Monitoring:
Częstotliwość wyjściowa w Hz
Napięcie DC Link
Proporcjonalna wartość częstotliwości
Temperatura radiatora
Prąd wyjściowy w A
Napięcie wyjściowe V
Informacje alarmowe o błędach

Obudowa

Standardowa IP20

Spełniane Standardy:

EMC - 89/339/EEC EN-61800-3
LV - LVD73/23/EEC low Voltage Directive / ul508c
Falowniki półprzewodnikowe IEC146
Instalacje mocy UL508C
Wyposażenie inst. mocy EN50178
Bezpieczeństwo EN 611010

Certyfikaty

UL, cUL, CE, IRAM, C-Tick

Warunki środowiska

Temperatura pracy: 0°C do +40°C maks. ze zmn. prądu o 2% /C,
Wilgotność: RH 5% do 90% przy 40°C bez skraplania sie
Wysokość n.p m.: do 1km ( 1k do 4k redukcja prądu 10% na każde 1km
