Napędy DC firmy EUROTHERM
NAPĘDY PRĄDU STAŁEGO Seria ER-340 / ER-680 / ER-1220
1-Quadrant
Zakres mocy: 0.55-1.9 kW przy napięciu 180V dc
Nie-izolowane : Modele ER-340, ER-680, ER-1220
Izolowane : Modele ER-340i, ER-680i, ER-1220i.
4-Quadrant
Zakres mocy: 0.55-1,9kWprzy napięciu 180V dc
Izolowane: Modele ER-340XRi, ER-680XRi, ER-1220XRi
Zasilanie
110/240V ac i 30/60V ac (opcje specjalne) ±10% ; 50-60Hz
Napięcie wyjścia
Napięcie twornika: V dc = 0.77 x nominalne napięcie zasilania ac
Wzbudzenia : V dc = 0.9 lub 0.45 x nom. napięcie zasilania ac (maks.
1A)
Sprzężenie zwrotne
Standardowo napięcie twornika lub prądnica tachometryczna analogowa
Dokładność: tachoprądnica 0.1% (głębokość regulacji 100:1)
Napięcie twornika 2% (głębokość regulacji 20:1)
Przeciążenie
150% nominalnego prądu przez 30 sekund (napędy w pełni izolowane)
Nastawy użytkownika
Prędkość maksymalna ( odpowiednio do 40-200V lub 10-50V ARM lub w
zależności od napięcia tachoprądnicy)
Prędkość minimalna (Min spd): 0-30% prędkości maksymalnej
Rampa przyspieszania: 1-20 s pomiędzy 0 a 100% prędkości
Rampa hamowania: 1-20 s pomiędzy 0 a 100% prędkości
Stabilność: 1-10 wzmocnienia pętli
Maks. prąd (Imax): 0-100% limitu prądu twornika
IR kompensacja (IR comp): 0-25%
Wejścia / Wyjścia
W zależności od modelu napędu (zobacz podr. użytkownika)
Zewnętrzne sterowanie
Zadawanie prędkości: z wieloobrotowego potencjometru 10 kOhm
Zewnętrzny sygnał RUN: styki dla elektronicznego STARTU / STOPU
Straty mocy
(W)= 3V x Prąd nominalny (A)
Alarmy
Stall trip, wer. 680, 1220i - monitorowanie wentylatorów
Warunki środowiska
Temperatura pracy: 0°C do +50°C
Wilgotność: RH 5% do 85% at 40°C bez skraplania się
Stopień ochrony IP20 (ICE 364)
Certyfikaty: CE, UL, cUL
Podstawowy schemat aplikacji

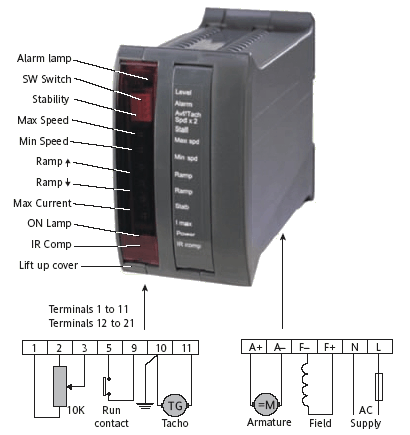

typu: 340, 680 oraz 1220 w wersjach ‘i’ / ‘XRi’

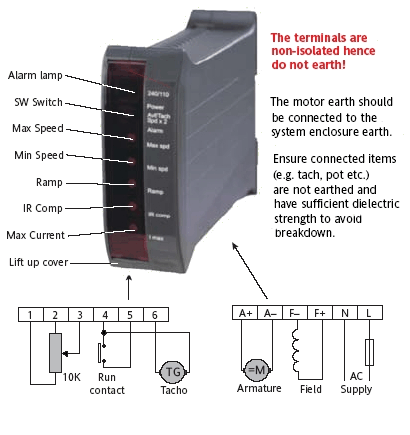

typu: 340, 680 oraz 1220
Zestawienie dostępnych typów
| Model napędu | Odzysk. energii | Zaciski | Zasilanie V ac [V] |
Moc [kW]* | Prąd wirnika [A] | Wymiary | ||
| Wys. | Głęb. | Szer. | ||||||
| ER-340 | - | Nie izolowane | 110 / 240 lub 30 / 60 | 0,55 | 3,4 | 105 | 120 | 35 |
|---|---|---|---|---|---|---|---|---|
| ER-340i | - | Izolowane | 0,55 | 3,4 | 105 | 120 | 60 | |
| ER-680 | - | Nie izolowane | 1,1 | 6,8 | 105 | 120 | 60 | |
| ER-680i | - | Izolowane | 1,1 | 6,8 | 105 | 120 | 45 | |
| ER-1220 | - | Nie izolowane | 1,8 | 12,2 | 105 | 120 | 70 | |
| ER-1220i | - | Izolowane | 1,8 | 12,2 | 105 | 120 | 70 | |
| ER-340 XRi | + | Izolowane | 0,55 | 3,4 | 105 | 120 | 45 | |
| ER-680 XRi | + | Izolowane | 1,1 | 6,8 | 105 | 120 | 70 | |
| ER-1220 XRi | + | Izolowane | 1,8 | 12,2 | 105 | 120 | 70 | |
* przy napięciu wirnika 180V dc
