Napędy AC / Falowniki  (0,75 ÷ 355kW)  -  Seria  INTEGRATOR  690+





Seria 690+ to szereg wysoce zaawansowanych napędów AC które sprawdzą się w każdych warunkach i dla każdej aplikacji regulacji prędkości.

Od prostej aplikacji sterowania prędkością jednego silnika do złożonych, zintegrowanych systemów wielosilnikowych napęd serii 690+ wsparty siłą 32 bitowego procesora oraz zaawansowanym algorytmem sterowania silnika dostosuje się do wszystkich Twoich wymagań.





W tej grupie napędów dostępne są:



 - napędy trójfazowe o zakresie mocy  0,75 ÷ 355kW i napięciu zasilającym 380-460V

 - napędy jednofazowe w zakresie 0,75 ÷ 2,2kW przy napięciu 220-240V.







Zalety serii INTEGRATOR 690+

  • działanie w 3 trybach sterowania czyli 3 w 1:

    - sterowanie w otwartej pętli sprzężenia zwrotnego (sterowanie U/f)

    - sterowanie wektorowe bezczujnikowe (sensorless vector)

    - sterowanie wektorowe w zamkniętej pętli sprzężenia

  • wspólne z modelami napędów DC serii 590+ INTEGRATOR założenia programowania, komunikacji i programów narzędziowych
  • podwójny zakres momentu obrotowego -

    dla aplikacji z momentem stałym i przeciążeniem do 150%

    dla aplikacji z charakterystyką wentylatorową i przeciążeniem do 115%

  • opcje stopnia ochrony: IP20, IP40, IP54
  • wbudowany dławik zabezpieczający przed ostrymi zmianami i tętnieniami
  • strategia działania oparta na programowaniu bloków funkcyjnych
  • moduły rozszerzające (technology box):

    moduły komunikacyjne: (spis poniżej)

Opis modelu 690+



Eurotherm Drives - seria Integrator / falownik 690+

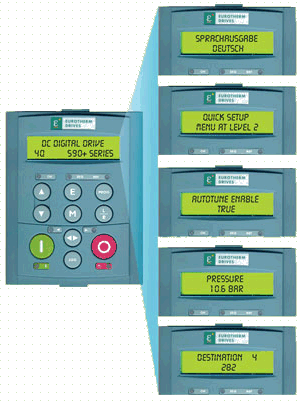

Eurotherm Drives - seria Integrator / falownik 690+ menu

Programowanie i sterowanie



Moduł 6901 Man Machine Interface - MMI



Moduł MMI typ 6901 jest stosowany do konfiguracji, programowania i sterowania napędem. Wyposażony został w podświetlany 32 znakowy, alfanumeryczny wyświetlacz zapewniający intuicyjny dostęp do wszystkich funkcji logicznej struktury menu napędu.





Cechy



  • intuicyjne i logiczne menu
  • szybka konfiguracja
  • wielojęzyczny podgląd wyświetlacza
  • autotune
  • lokalne sterowanie
  • hasło dostępu i blokada funkcji
  • klawisze funkcyjne identyczne jak w napędzie DC serii 590+
  • dołączany do napędu lub montowany zdalnie np. na drzwiach szafy sterowniczej





Komunikacja i sieci



Skrzynki technologiczne tzw. techboxy dołączane jako moduły plug-in do zacisków napędu pozwalają monitorować i sterować napędem w wielu przemysłowych standardach sieciowych fieldbus



  • RS485, RS422
  • EI Bisync
  • Modbus RTU
  • Profibus DP
  • Link
  • DeviceNet
  • ControlNet
  • CanOpen
  • Lonworks





Moc i możliwości



Bloki funkcyjne

Programowanie blokami funkcyjnymi pozwala na nieograniczone kombinacje łatwo realizowanych funkcji użytkownika. Wstępnie są one skonfigurowane do natychmiastowego użycia. Jednakże przez zmianę wewnętrznych połączeń (przez klawisze pulpitu lub oprogramowanie ConfigED Lite Plus) można zaprogramować dowolną aplikację sterowania.



Poniżej niektóre z bloków funkcyjnych napędu:



  • wejścia - wyjścia
  • blok sterowania PID
  • blok przelicznika średnicy i naprężenia (dla układu nawijarki, rozwijarki, itp.)
  • blok przeliczania momentu
  • sterowanie hamowaniem
  • funkcja łagodnego rozruchu
  • automatyczny restart
  • funkcje logiczne i matematyczne
  • diagnostyka i alarmy
  • gotowe do natychmiastowego wykorzystania makra (składające się z wielu  bloków funkcyjnych - aplikacje falowników)







Eurotherm Drives - seria Integrator / falownik 690+ , bloki funkcyjne falownika - blok speed loop

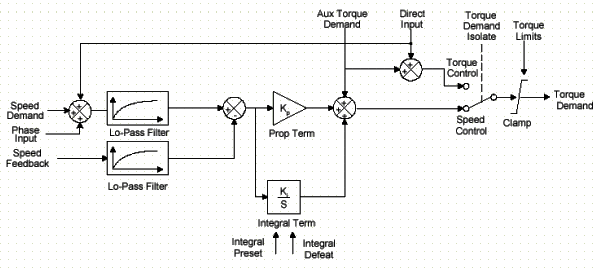

Przykładowy blok funkcyjny - Speed Loop
