Napęd DC typ 590+ DRV / Główne cechy
Napędy prądu stałego typu 590+ Eurotherm wprowadzają nową koncepcję w świecie
napędów DC - pakiet “DRV”
DRV jest pojedynczym zintegrowanym
modułem napędowym, który zawiera wszystkie związane z sobą komponenty mocy zamontowane
w podstawie napędu.
To innowacyjne ułatwienie radykalnie
zmniejsza rozmiary systemu, czas okablowania oraz koszty instalacji i
uruchomienia.
16 bitowy mikrokontroller sterujący pracą napędu
wykorzystuje zaawansowane algorytmy sterowania niedostępne dla
tradycyjnych technik analogowych dotychczasowych rozwiązań
napędów prądu stałego.
Wbudowany pulpit sterujący z
możliwością zdalnej instalacji daje dostęp do parametrów napędu,
informacji diagnostycznych,
 alarmów,
ustawień i pełnego
programowania
własnych aplikacji z wykorzystaniem wewnętrznych gotowych bloków
programowych które można łączyć praktycznie dowolnie z wykorzystaniem
tzw. linków programowych.

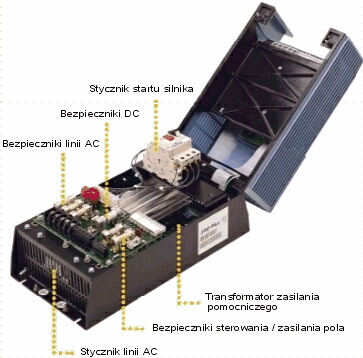

Moduł napędu 590+ w wersji DRV zawiera:
- stycznik linii AC
- bezpieczniki linii AC
- bezpiecznik DC (wersja regeneracyjna)
- bezpieczniki sterowania / zasilania pola
- stycznik startu silnika (opcjonalnie)
- transformator zasilania pomocniczego (opcjonalnie, w napędach DRV
powyżej 165A)
Wszystkie elementy umieszczone są wewnątrz napędu pod panelem
czołowym umocowanym na zawiasach.
Skrócona specyfikacja techniczna:
Napięcie zasilania - 220-500V (±10%) 3 fazy; 500-690V (±10%) 3 fazy >675A
Przeciążenie - 200% dla 10 sek, 150% dla 30 sekund
Wejścia / Wyjścia -
Zasilanie: we. cyfrowe - 24V DC (300mA); analogowe napięcie odniesienia
±10VDC i -10V DC(10mA)
- wejścia analogowe - 5
1 - prędkość zadana (±10V);
4 - konfigurowane przez użytkownika; (1 x 12 bit plus znak, 4 x 10 bit plus znak)
- wyjścia analogowe - 3
1 - wyjście prądu twornika (Armature Current
Output) (±10V lub 0÷10V);
2 - konfigurowane przez użytkownika (10 bit)
- wejścia cyfrowe - 9
Program Stop / Coast Stop / External Trip / Start-Run / 5 – konfigurowane przez użytkownika (24V, max 15mA)
- wyjścia cyfrowe - 3
konfigurowane przez użytkownika (24V(max 30V) 100mA)
Wyposażenie opcjonalne napędu DRV:
Sterowanie prędkością -
- domyślnie sprzężenie napięciowe twornika z kompensacją IR -
dokładność 2%
Dostępne moduły opcjonalne sprężenia zwrotnego:
- kalibrowany analogowy tachogenerator - 0,1%
- mikrotach / enkoder z cyfrowym SP (port P3 lub serial link) -
0,01%
Komunikacja -
pozwalająca na sterowanie napędem jako częścią całego
systemu sterowania, w tym również innych napędów Eurotherm takich jak 605, czy
584SV oraz innego sprzętu wykorzystującego dany protokół komunikacji.
Dostępne moduły komunikacji:
- Profibus DP, DeviceNet, LINK, CanOpen, Lonworks, RS 485 -
Modbus RTU, EI-Bisynch, EI-ASCII
 Z
lewej szafa sterownicza z napędem DRV, z prawej szafa tradycyjnie
|
~
