Wskaźniki i indykatory temperatury / procesu - zestawienie parametrów
Wskaźniki - oferta firmy EUROTHERM
Pomiary:
temperatury, ciśnienia, poziomu, przepływu, innych wielkości - monitorowanie procesu.
Uniwersalne we. pomiarowe: TC, RTD, mA, mV, V
Zobacz również - zestawienie regulatorów i programatorów temperatury firmy EUROTHERM:
-- > Regulatory do zaawansowanych aplikacji sterowania
/
Regulatory do
zastosowań ogólnych
| Wskaźniki Seria > | 2100 - | 2400 - | 3200 - | ||||
|---|---|---|---|---|---|---|---|

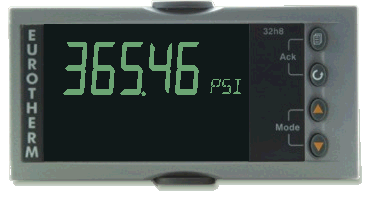

| Typ wskaźnika / Indykatora | 2132i | 2116i | 2108i | 2408i | 3216i | 32h8i | 3204i |
| Wymiary wskaźnika w formacie DIN | 1/32 | 1/16 | 1/8 | 1/8 | 1/16 | 1/8 | 1/4 |
| WEJŚCIA / WYJŚCIA | |||||||
| Typy wejść | TC, RTD, mV, mA, własne | TC, RTD, mV, mA, V, własne | |||||
| Wejścia procesu | 1 | 2 | 1 | ||||
| Czujnik ciśnienia - wytłaczarki | + | + | |||||
| We. własnej krzywej | tak | tak | tak | ||||
| Wejścia cyfrowe | 1 | 2 std + 9 | 2 | ||||
| Drugie wejście (opcja) | tak | ||||||
| Wy. logiczne | 2 | 2 | 9 (moduły) | 2 | 0 | 0 | |
| Zdalne wej. zadawania | + | ||||||
| Mostek tensometryczny / Czujnik ciśnienia | + | + | |||||
| Tryb pracy wej. (wybór) | Hi, Low, Wyb, switch | ||||||
| WYŚWIETLACZ | |||||||
| Typ wyświetlacza | LED | LCD + Txt | |||||
| Ilość cyfr | |||||||
| Kolor wyświetlacza | zielony | zielony / czerwony | zielony | ziel / czerw | zielony | ||
| Konfigurowane wiadomości | - | + (128 znaków) | |||||
| DOKŁADNOŚĆ / ROZDZIELCZOŚĆ | |||||||
| Rozdzielczość pomiarowa | 8 µV | 8 µV | 4 µV | <2 µV / 0,2mV | < 0,5 µV (zakres mV); < 0,25 mV (zakres V) | ||
| Dokładność PV [%] | > 0,25% odczytu | > 0,20% | > 0,25% | > 0,25%, (o,1 dla mostka) | > 0,25% | ||
| Częstotliwość próbkowania [Hz] | 5 | 5 | 5 | 9 | 9 | 9 | 9 |
| Kalibracja użytkownika | 2 pkt. | 2 pkt. | 2 pkt. | 15 pkt. sh, ic, at, cmp* |
5 pkt. | 5 pkt. sh, lc, at* |
5 pkt. |
| ALARMY | |||||||
| Liczba | 3 | 3 | 3 | 8 | 4 | 4 | 4 |
| Typy wyjść | logiczne, przekaźnik | logiczne, przekaźnik, triak, analog. | logiczne, przekaźnik, analog | ||||
| Alarmy - typ | Hi, Lo, Dev, sensor break | Hi, Lo, Dev, Sensor Break, event, zakres zm | |||||
| Wyjścia przekaźnikowe | 2 | 2 | 2 | 7 | 3 | 2 | 2 |
| KOMUNIKACJA / RETRANSMISJA | |||||||
| Retransmisja DC | + | + (nieizolow) | + | + | |||
| Komunikacja Master | + | Modbus RTU (1 parametr) | |||||
| Komunikacja Slave | Modbus RTU Profibus DP DeviceNet EI-Bisynch |
Modbus RTU | |||||
| ZASILANIE / INNE | |||||||
| Receptury procesu | 5 (19 tagów) | 5 (19 tagów) | 5 (19 tagów) | ||||
| Moduł zasilania przetwornika | 5 / 10V dc | 10V dc | |||||
| Moduł zasilania nadajnika | 24v dc | 24V dc | |||||
| Napięcie zasilania | 100-264Vac, 24Vac/dc | 100-264Vac, 24Vac/dc | |||||
| Certyfikaty | CE, cUL | CE, cUL | CE, cUL | CE, cUL | CE, cUL, DIN3440, FM- Factory Mutual | ||
| Konfiguracja PC | lista | graficzna | |||||
| Wymiary (mm) | 48 x 48 | 24x48 | 96 x 48 | 96 x 48 | 48 x 48 | 48 x 96 | 96 x 96 |
| Stopień ochrony | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 Nema 4X | IP 65 Nema 4X | IP 65 Nema 4X |
| Wymiary - format DIN | 1/32 | 1/16 | 1/8 | 1/8 | 1/16 | 1/8 | 1/4 |
