Dostępne modele i wymiary DANE TECHNICZNE Zakresy Prądu Twornika (Adc): 15, 35, 40, 70, 110, 165, 180, 270, 360, 450, 720, 1200, 1700, 2200, 2700A Przeciążalność: Przeciążenie (15 - 450A); 200% dla 10 sek, 150% dla 30 sek Prąd Wzbudzenia: 4A (Zakresy 15 - 35A ) 10A ( Zakresy 40 - 270A ) 20A ( Zakresy  360 - 720A  ) 60A ( Zakresy 1200A  ) Napięcie Wzbudzenia: V field = V ac x 0.9 Napięcie twornika: V arm = V ac x 1,2 Zasilanie: 110÷220 (±10%) 220÷500 (±10%) 500÷690 (±10%)(>1200A) Temperatura Otoczenia: 0 - 45°C (Zakresy 15 - 165A ) 0 - 35°C (Zakresy 180 - 720A ) 0 - 40°C (Zakresy 1200A  ) 45 °C (dla prądów35 - 70A) 35 °C (dla prądów> 70A) obniżenie mocy 1% /C dla w/w temp. otoczenia aż do max. 55 °C Wpływ Wysokości: Wysokość pracy do 500m nad poziomem morza (moc spada co 100m npm) Standard: Standartowo Znaczek CE zgodnie z  EN50178 (Safety, Low Voltage Directive). EN50081-2(1992) (EMC emissions, industrial environment with external filter fitted) EN50082-2(1995) (EMC immunity, industrial environment) standard bezpieczeństwa UL508C UL dla US i Kanady (do 720A) Standarty Północnoamerykańskie dla  >720A. UL oraz cUL   Dokumentacja (pdf)     590+ Szybki start (35A) 590+ Szybki start (165A) Diagram połączeń (wersja: 1, 2, 3 i 4 - standardowa konfiguracja)

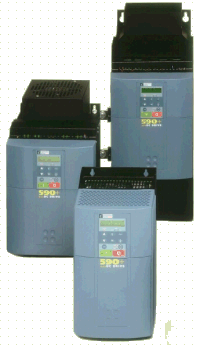

Napęd DC 590+ serii Integrator  (1-2700A)  SSD DRIVES   Napęd prądu stałego 590+ w wersji zintegrowanej - model 590+ DRV 1÷165A KORZYŚCI: Programowo konfigurowane We - Wy Programowanie blokami funkcyjnymi Wysoka rozdzielczość Wejść Analogowych (12 bitów) Sterowanie w otwartej pętli z kompensacją bezwładności Sterowanie w zamkniętej pętli szybkości lub prądu Sterowanie Nawijarką Sterowanie zwisem z regulacją PID ( Loadcell/dancer process PID ) Funkcje logiczne i matematyczne Samostrojenie parametrów Regulowane zasilanie pola wzbudzenia silnika rozruch silnika wg. rampy typu ‘S’ / rampy cyfrowej   Napęd prądu stałego typ 590+ SSD DRIVES d. Eurotherm Drives jest napędem uniwersalnym. Zaprojektowany został do szerokiego zakresu aplikacji, od prostych jednosilnikowych do najbardziej skomplikowanych i wyrafinowanych systemów wielonapędowych dla różnorodnych dziedzin przemysłu. W połączeniu z rodziną falowników serii 690+ Eurotherm Drives tworzą razem zintegrowany system napędowy dla silników AC i silników DC znany pod nazwą Integrator.   Wszystkie następujące funkcje są dostępne jako standard bez potrzeby jakiegokolwiek dodatkowego wyposażenia   ZABEZPIECZENIA: High Energy MOV’s chwilowe przekroczenie prądu czas wsteczny przekroczenia prądu błąd pola błąd sprzężenia zwrotnego szybkości przekroczenie temperatury silnika  przekroczenie temperatury falownika błąd wyzwalania tyrystorów wewnętrzny układ gasikowy detekcja prędkości zerowej logika "Standstill" zabezpieczenie przed utknięciem silnika WEJŚCIA / WYJŚCIA NAPĘDU: Wejścia analogowe 5 w sumie - rozdzielczość 12 bitów plus znak 1 - zadawanie szybkości (-10/0/+10V) 4 - konfigurowalne Wyjścia analogowe 3 w sumie - 10 bitów 1 - wyjście prądu twornika (-10/0/+10V lub 0-10V) 2 - konfigurowalne Wejścia cyfrowe 9 w sumie / 24V dc max 1 – zatrzymanie programowe 1 – zatrzymanie swobodnym wybiegiem 1 – zewnętrzne zatrzymanie 1 – Start/Praca 1 - izolowane we. termistora 5 – konfigurowalne Wyjścia cyfrowe 3 w sumie - 24V(max 30V, 100mA zabezpieczone przed zwarciem) 3 – Konfigurowalne Napęd a komunikacja cyfrowa Niezależnie od tego jak skomplikowany jest Twój schemat sterowania, napęd DC 590+ ma interfejs aby go zrealizować. Standardowo dostarczane analogowe i cyfrowe we/wy wystarczają do większości spotykanych aplikacji. Alternatywnie dodanie odpowiedniej 'skrzynki technologicznej' - modułu typu plug-in daje natychmiastowy dostęp do komunikacji szeregowej i sieci Fieldbus.   Obsługiwane standardy komunikacji: RS 422 / RS 485 Profibus-DP Ethernet Modbus Plus DeviceNet CANopen Lonworks Controlnet EI Bisynch LINK (opis poniżej) PANEL OBSŁUGI / PULPIT PROGRAMOWANIA Pulpit obsługi MMI w wersji 6901 pozwala na dostęp do wszystkich funkcji i parametrów napędu, ich podgląd na jasnym, podświetlanym wyświetlaczu LCD oraz szybką zmianę ich wartości w oparciu o ergonomiczną klawiaturę i przejrzyście skonstruowane wielojęzyczne menu obsługi napędu. Pulpit ten umożliwia m. in. lokalne sterowanie (np. w fazie rozruchu czy uruchamiania produkcji) takimi parametrami napędu jak: prędkość obrotowa silnika, kierunek obrotów, kontrola sygnałów Start / Stop. Montaż pulpitu bezpośrednio na napędzie lub zdalny w miejscu najbardziej nam odpowiadającym.   Integrator DC - opis nowych napędów firmy SSDDrives /d. Eurotherm Drives   MODUŁY SPRZĘŻENIA ZWROTNEGO Napęd 590+ ma szereg opcji interfejsowych, które są kompatybilne z większością popularnych urządzeń sprzężenia zwrotnego. Sprzężenie zwrotne napięcia twornika jest standardowe bez potrzeby dodatkowych interfejsów:   Analogowy tachogenerator Enkoder Enkoder "Microtach" - światłowodowy szkło Enkoder "Microtach" - światłowodowy plastic NAPĘD PRĄDU STAŁĘGO DC 590+  W WERSJI LINK  LINK jest zaawansowaną siecią światłowodową  Eurotherm Drives dla wielonapędowych systemów sterowaniem procesami. Zapewnia połączenie elementów sterowania łącznie z napędem, stacją operatorską i we/wy w wysoko efektywne ekonomiczne sieci. Jako sieć światłowodowa pozwala na ultra szybką (3Mbodów), pozbawioną szumów i błędów komunikację pomiędzy każdym węzłem systemu.  Bramki do głównych protokołów Fieldbus pozwalają sieci LINK na ławą integracje do większości sieci.
