DANE TECHNICZNE
Wejścia temperatury:
termopary - J, K, T, L, N
PT100 - 3 p
dokładność ±0,1%
próbkowanie 9 Hz
Wejście sondy wilgotności:
zasilanie +24V DC, 20 mA max.
dokładność ±0,1%
sygnał wejściowy:
0÷1V DC lub
0÷10V DC (równow. 0÷100 %Rh)
Komunikacja:
Modbus:
RS 232, RS 485 2 i 4p., RS 422 4p.
Blok ToolKit w wersji 1:
16 operacji analogowych
16 operacji cyfrowych
generator wzorcowy
cyfrowy programator
analogowy przełącznik
4 wartości użytkownika
Wyjścia (grzanie,chłodzenie):
|
Przekaźnik Logiczne Triak DC |
2A, 264V AC 8V DC, 12 mA 1A, 264V AC max. 0÷20 mA, 0÷10V DC |
Wyjścia retransmisji:
zakres: 0÷20 mA, 0÷10V DC(izol.)
rozdzielczość: 12 bit
Alarmy:
1 - za wysoka temperatura
Stopień ochrony:
IP 65
Zasilanie:
85-264VAC
Wymiary:
96W x 96H x 150D
DOKUMETACJA:
Oferta - EUROTHERM LTD
PRZEJDŹ do:
X26
Sterownik temperatury i wilgotności komory klimatycznej
3 we. pomiarowe próżni, temperatura i próżnia, komunikacja Master
Zastosowania:
- symulacja klimatu
- testowanie komponentów
- suszarnie ceramiczne
- tunele, szklarnie, uprawy sadzonek
- sterowanie środowiskiem

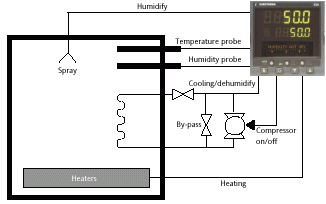

Sterownik temperatury i klimatu X26 Eurotherm to specyficzna wersja aplikacji regulatora 2604 przystosowana do sterowania temperaturą i wilgotnością w komorach środowiskowych.
Wstępnie skonfigurowane funkcje sterowania oraz gotowe ekrany użytkownika pozwalają na podłączenie i uruchomienie regulatora natychmiast po rozpakowaniu.
Zaawansowane cechy regulatora w tym m.in. wbudowany programator zadawania, 6 ustawień parametrów PID oraz funkcja holdback zapewniają odpowiedni czas wygrzewania oraz dokładną regulację w różnych kombinacjach temperatury i wilgotności
Główne cechy sterownika:
- dwie pętle sterowania: temperatury i wilgotności
- możliwość przechowywania do 50 programów
- do 100 kroków na program i 500 kroków max.
- wejścia sondy wilgotności lub czujnika typu wet&dry
- wyjścia typu boost - podbicia dla grzania oraz chłodzenia
- standardowo wyjście kompresora
- dwa programowalne wyjścia zdarzeń
- cyfrowa komunikacja typu MODBUS do połączenia z komputerem nadrzędnym lub PLC
- zegar czasu rzeczywistego do uruchamiania programów w określonych warunkach czasowych
Konfiguracja i archiwizacja
Profile programów mogą być ustawiane przez klawisze panelu czołowego regulatora, oprogramowanie konfiguracyjne iTools lub przez setpoint program editor. Pozwala to na przechowywanie nieograniczonej liczby programów, ich łatwą edycję oraz transfer programów pomiędzy regulatorami.
Program iTools pozwala zapamiętać kompletną konfigurację sterownika jak również umożliwia śledzenie zmiennych monitorowanego procesu w postaci wykresu tendencji.
(Oś czasowa może być ustawiana pomiędzy 1 min. a 1 miesiącem a dane mogą być zapisywane na dysku w formacie CSV w celu późniejszej obróbki np. w arkuszu Excela )
Uwaga !
Regulator X26 konfigurowany jest dla 2 pętli, 2 profili zadawania, 50 programów oraz zestawu bloków narzędziowych ToolKit w wersji 1. Z tymi ograniczeniami regulator jest całkowicie konfigurowalny tak jak standardowy regulator 2604

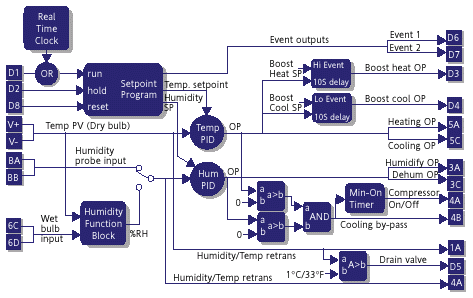

Blok funkcyjny sterownika temperatury / sterownika wilgotności
