DANE TECHNICZNE Ekran: Graficzny ekran LCD, 4 odcienie STN niebieski podświetlanie: CCFL obszar ekranu: 115,17x86,37 matryca dotykowa: 20 x 16 rozdzielczość 320 x 240 pikseli reg. kontrastu: progr. znaki: program. fonty / TTF win kolumny / wiersze - zal. od fontów Pamięć użytkownika: Projekt: 640kb Receptury/alarm bufor 16kb/flash Img projektu: BMP, Jpeg, TIFF, PSD, WMF, PNG, ESP, etc. Interfejs: MSP port szeregowy: EIA232 EIA422 EIA485 TTY 20 mA Temperatura pracy: 0-50°C  Wilgotność: 0-85% RH (bez kondensacji) Stopień ochrony: IP65 - panel czołowy Zasilanie: 18 ÷ 32V dc / 10W Wymiary: Zewn.: 210 x 158 x 60 mm Wycięcie: 198 x 148 mm Ciężar: 1,4 kg     Dokumentacja (pdf)     Karta katalogowa

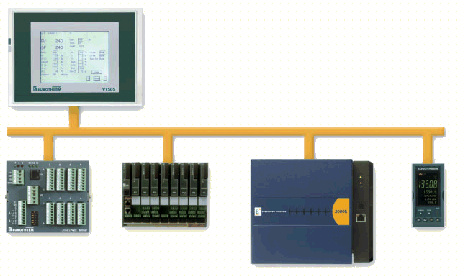

VT505  Panel operatorski   Panel dotykowy LCD z modbus Master RTU, współpraca z Mini8 lub PLC GŁÓWNE CECHY: dotykowy panel LCD 5,7'' 128 stron użytkownika / 34 zmienne na stronę 128 receptur alarmy procesu standardowe konfiguracje fabryczne lub programowalny przez użytkownika ochrona hasłem komunikacja modbus RTU Master możliwość importowania grafiki w różnych formatach kompaktowa ale solidna i odporna konstrukcja (IP65)   Panel operatorski VT505 jest idealnym interfejsem do monitorowania czy wprowadzania zmian parametrów procesu w różnorodnych urządzeniach wyposażonych w protokół modbus RTU.   Kompatybilny z urządzeniami Eurotherm wyposażonymi w modbus RTU w tym m. in. z wielopętlowym sterownikiem PID / systemem akwizycji danych - Mini8  czy uniwersalnym systemem we-wy typu 2500 / T2550, panel operatorski VT505 może być również wykorzystywany jako panel operatorski - panel obsługi dla innych komunikujących się w tym protokole urządzeń np. programowalnych sterowników logicznych (PLC).   Dynamiczny tekst, system wiadomości - podpowiedzi, możliwość stosowania własnej grafiki oraz funkcjonalność i łatwość użycia klawiszy funkcyjnych zapewniają operatorowi szybki i komfortowy dostęp do danych procesu lub podglądu i konfiguracji wszelkich parametrów.   Zwarty, umieszczony w solidnej wytłaczanej aluminiowej obudowie panel dotykowy ze stopniem ochrony IP65 jest idealnym rozwiązaniem do pracy w 'ciężkim' środowisku.       Zastosowania: jako uniwersalny moduł interfejsu operatorskiego systemy SCADA - Specview, EurothermSuite aplikacje plastyczne: wytłaczarki, wtryskarki, termoformowanie wielostrefowe aplikacje pieców chłodziarki, suszarki, fermentacja, obróbka cieplna, itp Panel VT505 może być zamawiany jako już wstępnie zaprogramowany do współpracy z np. standardowymi aplikacjami jednego lub kilku sterowników Mini8 Eurotherm (do 32 pętli regulacji). Zrealizowane jest to w sposób znany z systemu Windows - klient w trakcie uruchamiania wykonuje tylko działania typu plug and  play, bez potrzeby jakiejś dodatkowej konfiguracji.   Alternatywnie, użytkownicy mogą tworzyć w pełni konfigurowalne, własne wersje aplikacji z wykorzystaniem pakietu oprogramowania VTWin.
