Rozszerzenie we/wy - regulatory temperatury 2604 / 2704 Eurotherm



Regulatory: 2704, 2604





DANE TECHNICZNE

Wyjścia przekaźnikowe:

Wersja 10 wyjściowa:

4 kontakty przełączne, 6 normalnie otwartych



Wersja 20 wyjściowa:

4 kontakty przełączne, 16 normalnie otwartych

Min. 1V DC, 1 mA, 264V AC, 2A rez.

Wejścia Logiczne:

Maksymalnie 20
Aktywne 9÷30V DC /15mA
Niektywne 0÷2V DC /<0,5mA

Zasilacz czujników :

20÷26.4 V DC / 200mA

Zasilanie:

20.4÷26.4 V DC
20.4÷28.8 V AC, 48÷62Hz

Stopień ochrony:

IP20

Temperatura pracy:

0÷55 oC

Wilgotność:

5÷95%RH bez kondensacji

Wymiary:

260(400)D x 125S x 106,5H mm

Standarty EMC :

EN50081-1&EN50082-2
Dla zastosowań domowych, komercyjnych i przemysł lekki oraz ciężki



DOKUMETACJA:

Karta katalogowa



Oferta - EUROTHERM LTD

PRZEJDŹ do:



2000 I/O  Rozszerzenie We / Wy dla regulatorów Eurotherm

2 wersje: 10 i 20 wyjść, zasilanie do 28V AC/DC, zasilacz 24V dla czujników

Zastosowania:



Moduł rozszerzający 2000 I/O Eurotherm jest montowanym na szynie DIN rozszerzeniem wejść i wyjść dla wyposażonych w 3 pętle regulacji PID regulatorów serii 2604 oraz 2704 oraz regulatorów nowej serii 3000.



Komunikacja pomiędzy modułem a sterownikiem nadrzędnym realizowana jest poprzez specjalny dwuprzewodowy interfejs.



Wszystkie wejścia są w pełni izolowane i mogą być sterowane przez sygnały napięciowe jak i prądowe.

Każde wejście ma diodę świecącą LED do wskazywania aktywnego stanu.

Wszystkie wyjścia są w pełni izolowane a każde z nich tak jak wejścia wyposażone są diodę LED sygnalizującą stan wyjścia.

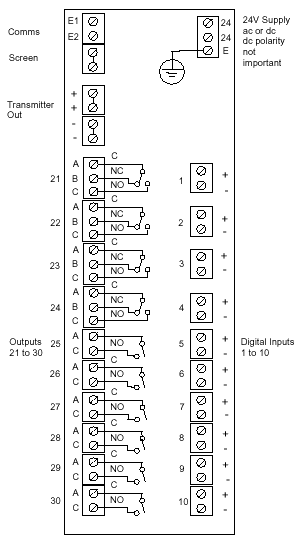

Wersja modułu 10WE / 10WY - plan zacisków



Regulatory temperatury / procesu 2604 2704 Eurotherm - Płytka rozszerzenia We / Wy
