Cyfrowy rejestrator graficzny temperatury / procesów typ 4181G - Eurotherm Chessell



DANE TECHNICZNE

Format zapisu / typ papieru:

180mm; składanka - 22m

1500 mm/h

Wejścia:

48 we, 24 (rezyst.), 39 stykowe

Typ wejść:

dcmV (-10÷40 mV, rozdz. 1,4µV)

dcmv (-15÷85 mV, rozdz. ±5,5µV)

dcmV (-50÷200 mV, rozdz. 14µV)

dcV (-0,5÷1V, rozdz. 37µV)

dcV (-5÷10V, rozdz. 370µV)

dcV (-1,0÷5 V, rozdz. ±280µV)

dcmA,



termopary (wg. ITS-90):

B, C, E, J, K, L, N, R, S, T, U,

NiMo/NiCo, Platinel II



RTD (2/3 przewodowy):

Ni100, Ni120, PT100, PT1000;CU10



Rezystancja:

0-10kΩ, min. rozdz. 5mΩ



We. stykowe: max. 39

Wyjścia:

wolne sloty x 8, wy. przekaźnikowe

(3A, 250V AC)



8 wy. analogowych -

napięcie: -1-11V

prąd: 0-25mA przy 24V

Parametry odświeżania:

1Hz - skanowanie i odświeżanie

wydruk: 3sek. 24 kanały

Komunikacja:

RS485 ModBus RTU

RS232 ModBus RTU



retransmisja analogowa sygnałów

(0÷10V, 0÷20mA)

Wilgotność:

Praca: 5-80% RH bez kondensacji

Temperatura pracy:

0-50°C

Zasilanie:

90 ÷ 132, 180-264V, moc 70W

Stopień ochrony:

IP54 panel czołowy

Wymiary / ciężar:

Obud.: 288 x 288 x 45 mm

Waga 12,5 kg

Standardy:

EMC:

50081-2, 50082-2

Bezpieczeństwo:

EN 61010 inst. kat2



Dokumentacja (pdf)





Karta katalogowa



Bezpłatny katalog CD - zamów

Zamów

najnowszy, bezpłatny CD

- oferta

- dokumentacja

- opisy, aplikacje



Eurotherm Chessell - Rejestratory temperatury

Wielopunktowy rejestrator graficzny typ 4181G  / Eurotherm Chessell

Rejestrator formatu 180 mm, 48 wejść, 4 alarmy na kanał, wyświetlacz TFT

CECHY GŁÓWNE:

  • wysokiej jakości, dotykowy ekran LCD wykonany w technologii TFT 10,4"
  • rejestracja do 48 zmiennych procesu
  • 24 wielopunktowe ścieżki wyświetlane w 6 kolorach
  • 12 wewnętrznych zdarzeń wyzwalanych przez 2 konfigurowalne sygnały wejściowe
  • możliwość wprowadzenia własnej krzywej linearyzacji
  • dane wyświetlane jako wykres przebiegu, wykres słupkowy, wartość numeryczna
  • przewijana historia przebiegu
  • rejestracja i zapis procesu z komentarzami (data, czas, własne informacje)
  • zapis rejestrowanych danych na karcie typu PCMCIA
  • zaawansowane funkcje matematyczne w tym: timery, liczniki, sumatory
  • komunikacja RS232 / RS485, Modbus
  • konfiguracja rejestratora z panelu czołowego lub komputera PC / kartę PCMCIA
  • zabezpieczenie konfiguracji rejestratora hasłem dostępu
  • wyjścia przekaźnikowe i analogowe



Rejestrator 4181G posiada podświetlany ekran VGA dający wyjątkowo żywe kolory i czystość. Rejestrator posiada menu na wstępnie konfigurowalnej stronie zorganizowane w hierarchiczny system obszarów, grup i wejść kanałów.



Wyświetlacz może wskazywać wartości procesów w wybranym z trzech formatów - wykres, wykres słupkowy lub numerycznie.



Rejestrator jest dostępny jako 24 śladowy wielopunktowy rejestrator z odświeżaniem 1 Hz do 48 kanałów wejściowych.



Zaawansowane funkcje matematyczne w tym m.in. sumatory, układy czasowe i liczniki pozwalają na prezentację w czasie rzeczywistym obliczanych danych.



Rejestrator umożliwia retransmisję sygnału wejściowego lub sygnału powstałego wskutek przeliczania kanału matematycznego do innego podłączonego urządzenia. 8 analogowych wyjść rejestratora (na płytę), pozwala generować sygnał napięciowy lub prądowy.



4181G jest konfigurowalny z pełnej klawiatury przez dotykowy ekran rejestratora oraz przez PC. Konfiguracja może być przenoszona poprzez kartę PCMCIA. Karta PC może pamiętać kilka różnych konfiguracji , które mogą być wybrane i wprowadzone do rejestratora wg potrzeby.



Rejestrator 4181G może być traktowany jako centrala akwizycji danych z elektroniczną pamięcią danych i komunikacją jak również może drukować wykres jako lokalny rejestrator. Dostarcza użytkownikowi wysoko zintegrowany papierowy rejestrator czasu rzeczywistego łączący możliwości analizy / zapamiętywania danych w PC.

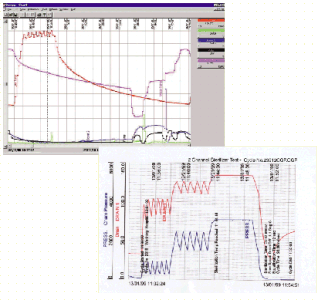

Pakiet oprogramowania Review

Oprogramowanie do podglądu off-line i wydruków zarejestrowanych danych procesu. Dane zapisane na nośniku pamięci rejestratora są importowane do bazy danych na komuterze PC. Można łatwo i szybko przeglądać dane z jednego lub więcej zbiorów archiwalnych. dane z tej bazy mogą być wydrukowane lub eksportowane jako plik CSV.



Pakiet Review rejestratorów Eurotherm - podgląd i wydruk danych procesu



Karty opcjonalne rejestratora, konfigurowane przy zamówieniu:

  • Płyty wejściowe -

    - 8 kanałów uniwersalnych

    - 16 kanałów DC

  • Płyty wyjściowe

    - 8 kanałów przekaźnikowych

    - 4 / 8 kanałów analogowych

  • Max. liczba płyt na typ:

    - 3 x 8 kanałów wejściowych

    - 3 x wy. typu przekaźnik

    - 3 x 16 we. kanałów

    - 3 x wy. analogowe

  •
