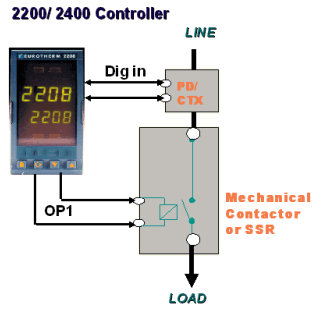

DANE TECHNICZNE Zakres prądu: 15A, 25A, 50A, 90A Dokładność: 2% (w typowych warunkach) Tryby pracy: PDS Mode 2, Mode 5 Współpracujące regulatory: PD/CTX "mode 2"  wszystkie regulatory grupy -  2200 i 2400 PD/CTX "mode 5" - regulatory: 2204e, 2208e, 2404, 2408 SSR - sterowniki mocy dpowiednie do pracy w trybie "mode 2": Eurotherm model SSDA/xxx, inne sterowniki z sygnałem przeł. max (5V,7mA) Temperatura: 0 ÷ 55°C,  Wilgotność 5 ÷ 90% RH, bez kondensacji   Dokumentacja (pdf)     Karta katalogowa

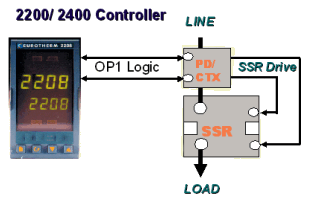

PD/CTX - Inteligentny pomiar prądu obciążenia   Moduł monitorowania i diagnostyki prądu obciążenia elementu grzejnego   CECHY GŁÓWNE: podłączany do standardowego SSR (Solid State Relay) jak i do styczników nie wymaga dodatkowej karty wejściowej brak dodatkowego okablowania, obniża koszty i błędy natychmiastowy alarm oraz wyświetlanie błędów grzałki i obciążenia (zwarcie, przegrzanie, przerwa) poprzez regulatory serii 2000 wczesne ostrzeżenie o potrzebie obsługi (PLF - Partial Load Failure) montowany na SSR lub jako panel bieżąca transmisja prądu RMS (on-state RMS) nie wymaga amperomierza Dwa różne tryby działania układu: PDSIO, tradycyjny Praca w trybie 2 (Mode 2) praca z wykorzystaniem wyjścia logicznego PDSIO regulatorów serii 2200e lub 2400 Informacja o prądzie obciążenia wraca przez PDS link do regulatora   Główne cechy pracy w trybie 2:   pomiar prądu obciążenia w zakresie 0.5 - 100A (On-state RMS current) wykrywanie zwarcia w obwodzie SSR alarm przerwy w obwodzie elementów grzejnych alarmy: za wysoki, za niski sygnalizacja PLF (Partial Load Failure) - monitorowanie rezystancji obciążenia szybki czas cyklu 0,1s szeroki zakres współpracujących elementów SSR niski koszt rozwiązania   Praca w trybie 5 (Mode 5) praca z wykorzystaniem wyjścia przekaźnika lub triaka regulatorów: 2208e, 2204e, 2408, 2404. Tryb ten może być wykorzystany z tradycyjnymi stycznikami lub przez wejścia AC sterowników mocy SSR.   Główne cechy pracy w trybie 5: zakres pomiarowy prądu obciążenia: 0.5 - 100A sygnał błędu w obwodzie elementu grzejnego - heater fault (Htr:F) sygnał błędu elementu sterującego SSR lub stycznika (SSr:F) przerwa w obwodzie przekładnika prądowego - Current Transformer Open Circuit (Ct:Op) zwarcie w obwodzie przekładnika prądowego  - Current Transformer Short Circuit (Ct.Sh) niski koszt rozwiązania kompatybilny z wszystkimi jednofazowymi układami SSR i stycznikami             Współpraca modułu PD/CTX z wszystkimi regulatorami serii 2200 i 2400 Eurotherm.   Kompatybilne moduły sterujące: TE10S, jednofazowe SSR, wszystkie Eurotherm z cyfrowym IP
