DANE TECHNICZNE

Temperatura:

• dokładność  0,1%

• rozdzielczość  0,25 µV

• 50 profili zadawania (wer. V/T)

• 16 wyjść zdarzeń programu

• przebiegi SP i PV

• graficzne wyświetlanie programu

• możliwość wyboru parametrów PID dla poszczególnych segmentów

Próżnia:

• interfejs dla "aktywnych" czujników tj. czujników z sygn. wy. 0÷10VDC

• wybór rodzaju mostka Hi/Lo

• zezwolenie na wysoką próżnię

• wyświetlanie w mB, mmHg, psi

• funkcje diagnostyki

• 6 ustawianych wyjść zadawania, 2 bezpośrednio ze sterownika, pozostałe 4 z expandera IO 2000

Rozmieszczenie modułów:

Slot 1 Slot 3   Slot 4   Slot 5   Slot 6   Slot H

DC control (ver. V/T) We. Analog x2 (0÷10V) - czujnik próżni wysokiej We. Analog x1 (0÷10V) - czujnik próżni wstępnej przekaźnik x2 - zadawanie 1/2 We. Analog x2 - czujnik próżni niskiej RS 232

Komunikacja cyfrowa:

Slot H:

 - Modbus: RS232, RS485 (2,4 p)

 - Bisync: RS232, RS485 (2, 4 p)

 - Profibus DP

 - DeviceNet



Slot J:

 - Praca w trybie Master:

   RS232, RS485 (2, 4 p)

 - Modbus: RS232, RS485 (2, 4 p)

Zasilanie:

85-264V AC, 24V AC/DC

Wymiary:

96W x 96H x 150D

Bloki narzędziowe Toolkit:

(3 wersje)

• wersja standard (*)

  - 8 rejestrów cyfrowych

  - 4 timery

  - 4 sumatory

• Toolkit 1:

  - 16 operacji analogowych

  - 16 operacji cyfrowych

  - generator wzorcowy

  - cyfrowy programator

  analogowy przełącznik

  4 wartości użytkownika

• Toolkit 2

  - Toolkit 1 plus dodatkowo

  - 8 operacji analogowych

  - 16 operacji cyfrowych

  - 8 wartości użytkownika

(*) standardowa konfiguracja regulatora wykorzystuje pewną liczbę timerów i rejestrów logicznych



DOKUMETACJA:

Modbus - komunikacja cyfrowa



2704VC Sterownik próżni / programator (Vacuum Controller)

3 we. pomiarowe próżni, temperatura i próżnia, komunikacja Master

Zastosowania:

• próżniowa obróbka cieplna: odlewanie, wyżarzanie, spiekanie, topienie, lutowanie
• autoklawy
• procesy chemiczne: destylacja, suszarnie sublimacyjne
• piece dyfuzyjne - półprzewodniki, wysokiej jakości elementy ceramiczne
• środowiskowe komory klimatyczne
• prace badawcze i testujące



Regulator próżni typ 2704VC Eurotherm jest w pełni programowalnym, precyzyjnym urządzeniem mogącym samodzielnie sterować sekwencją pompy próżniowej w piecach lub pracować jako zintegrowany sterownik pieca gdzie regulowane są zarówno temperatura jak i próżnia.



Sercem regulatora próżni 2704VC jest specjalnie opracowany blok funkcyjny mogący pracować z trzema wejściami próżni.

Sterownik posiada możliwość automatycznego przełączania pomiędzy mostkiem pomiarowym typu "high" i "low" oraz dodatkowe wejście dla czujnika ciśnienia próżni wstępnej. Przełączanie pomiędzy czujnikami pieca jest łagodne i automatyczne.

Główne cechy regulatora:

• do 3 wejść pomiarowych próżni
• sterowanie próżnią / sterowanie zintegrowane: próżnią i temperaturą
• dodatkowe funkcje matematyczne, logiczne i PLC
• 6 przełącznych ustawianych wyjść próżni
• sygnał gauge enable dla wysokiej próżni
• alarm przekroczenia czasu pompy wstępnej
• procedura wykrywania rozhermetyzowania
• komunikacja

Regulator 2704VC jest w pełni kompatybilny ze standardowym 3 pętlowym regulatorem 2704.

Sterowanie próżnią

Regulator 2704VC ma interfejs bezpośredni dla "aktywnych" mostków (z sygnałami wyjściowymi w zakresie 0÷10V). Dwa wejścia są używane dla głównych "wysokiej" i "niskiej" próżni, 3 wejście jest dostępne dla próżni wstępnej. Całkowita liczba wejść próżni mieści się w granicach 5.

W celu zabezpieczenia przed uszkodzeniami mostek wysokiej próżni jest zasilany dopiero po osiągnięciu ustawionej wcześniej wartości próżni (High vacuum enable output).

Dostępnych jest 6 ustawianych wartości próżni, każda dla dowolnego mostka.

Sygnał alarmowy przekroczenia czasu pompy wstępnej pojawi się po uruchomieniu przez regulator pompy wstępnej, kiedy w określonym (ustawionym wcześniej) czasie nie jest osiągnięty właściwy poziom tej próżni.

Detekcja rozhermetyzowania pozwala na pomiar poziomu zmian próżni w jednostkach na minutę. Ta wartość jest porównywana z wcześniej ustawioną wartością po określonym upływie czasu. Jeżeli po tym czasie zmiana próżni nie jest poniżej zaakceptowanej wartości pojawi się alarm rozhermetyzowania.

Funkcje matematyczne, logiczne i PLC

Korzystając z wewnętrznych bloków zestawu narzędziowego  "ToolKit", można stworzyć (przez wewnętrzne połączenia poszczególnych bloków) rozwiązania dostosowane do konkretnych obiektów czy maszyn.



System sterowania pieca próżniowego w  oparciu o 2704VC i sterownik 2500

W połączeniu ze sterownikiem 2500 można zrealizować bardzo silny i stosunkowo tani system pieca próżniowego.

Regulator 2704VC działa jako główny sterownik próżni, programator temperatury i interfejs użytkownika dla 2500.

Każdy moduł bazowy 2500 może realizować do 8 stref sterowania PID i pętle te mogą pracować po profilu zadawania programatora. Dodatkowo 2704VC może dostarczyć zadawania dla innych pętli PID zaimplementowanych w strategii sterownika 2500.

Sterownik 2500 może mierzyć do 32 wejść termopar w pełni izolowanych od potencjału 250 V AC. Strategia wewnątrz 2500 może monitorować wszystkie termopary w celu wykrywania wartości minimalnej, która może wtedy być przesłana (via komunikacja cyfrowa lub analogowa) do regulatora aby być użytą jako warunek oczekiwania zapewniając równomierność temperatury wewnątrz pieca i gwarantując odpowiedni cykl wygrzewania. Operator pieca wykorzystując interfejs 2704VC może w każdym momencie wyłączyć nieużywaną lub mierzącą błędnie termoparę.

Moduły komunikacji:

Modułowa budowa regulatora 2704MP umożliwia użytkownikowi wybór protokołu komunikacji.

Do współpracy z komputerem nadzorczym lub PLC wykorzystać można:



• Modbus RTU
• Bisync
• Profibus
• DeviceNet

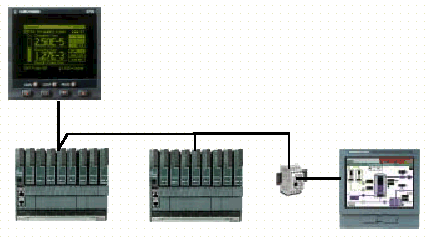

Komunikacja typu Master

Od wersji oprogramowania 5 i wyższej, regulator 2704 został wyposażony w komunikację typu Master.

Regulator 2704 Master (pracujący z protokołem Modbus) może być wykorzystany jako nadzorca dla innych urządzeń systemu sterowania (bez udziału komputera nadrzędnego), w tym innych urządzeń firmy Eurotherm wyposażonych w protokół Modbus: (tutaj - pełna lista) regulatory temperatury serii 2000, 900EPC, 818, 2500 oraz rejestratory serii 5000 poprzez bramkę ethernetową Lantronics.





Wykorzystywane są dwa rodzaje tej komunikacji:



• praca w trybie nadawania (max. 32 urządzenia typu slave)
  Regulator 2704 Master wysyła adres regulatora slave i adres parametru. Typowym przykładem może być tu wielostrefowy piec gdzie wartość zadawania dla każdej strefy pieca z cyfrową dokładnością jest transmitowana z Mastera 2704 do kolejnych regulatorów poszczególnych stref pieca.



• bezpośredni zapis lub odczyt parametrów (praca z 8 urządzeniami typu slave, 16 docelowo w przyszłości)
  Regulator 2704 pracujący jako regulator Master wysyła adres urządzenia i danego parametru. Na żądanie pobiera również dane z regulatora slave. Dane te mogą być następnie wyświetlane na wyświetlaczu regulatora 2704 lub mogą być wykorzystane jako część przyjętej strategii regulacji obiektu.

Obecnie możliwa jest transmisja 38 parametrów dla regulatora 2704 oraz 25 dla regulatora 2604. Docelowo będzie możliwa transmisja ok. 100 parametrów w następnych wersjach regulatora.
