Jednofazowe sterowniki mocy Eurotherm

PRZEJDŹ do:



RSDA / RSAA

Styczniki półprzewodnikowe z we. logicznym (RSDA) i analogowym (RSAA) montowane na szynie DIN.
40A, 500V AC max.



Właściwości:

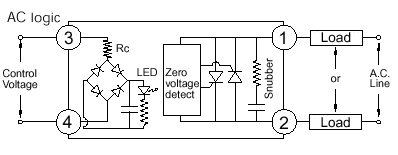

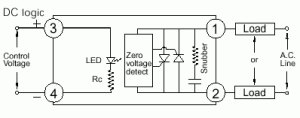

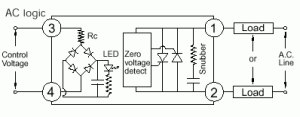

Schemat

kliknij aby powiększyć

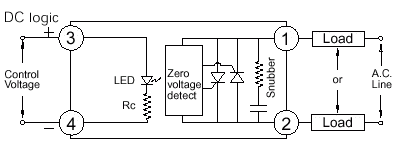

Sterowanie logiczne







Sterowanie analogowe





Dane techniczne stycznika:

Napięcie Wejściowe (typ LDC )  4 ÷ 28 VDC
(typ HDC)  20 ÷ 30 VDC
(typ AC)  90 ÷ 280VAC
Wejścia Logiczne -
napięciowe DC (LDC): ON ≥ 4V / 10mA, 28V / 18mA ;  OFF ≤ 1V
napięciowe DC (HDC): ON ≥ 20V / 11mA, 30V / 21mA; OFF ≤ 15V
napięciowe AC (HAC):  ON ≥ 100V / 10mA, 280V / 33mA max. ; OFF ≤ 20V
Tryb zapłonu Logiczny, ON/OFF
Stopień ochrony IP20
Temperatura pracy 0 ÷ 80 °C
Wymiary 87H x 60W x 98D
Dokumentacja Karta katalogowa - Sterowniki tyrystorowe - przewodnik
