DANE TECHNICZNE Wejścia: 96 we, 56 (rezyst.), 78 stykowe Typ wejść: dcmV (-10÷40 mV, rozdz. 1,4µV) dcmv (-15÷85 mV, rozdz. ±5,5µV) dcmV (-50÷200 mV, rozdz. 14µV) dcV (-0,5÷1V, rozdz. 37µV) dcV (-5÷10V, rozdz. 370µV) dcV (-1,0÷5 V, rozdz. ±280µV) dcmA,   termopary (wg. ITS-90): B, C, E, J, K, L, N, R, S, T, U, NiMo/NiCo, Platinel II   RTD (2/3 przewodowy): Ni100, Ni120, PT100, PT1000;CU10   Rezystancja: 0-10kΩ, min. rozdz. 5mΩ   We. stykowe: max. 78 Wyjścia: wolne sloty x 8 kanałów wy. przekaźnik (3A, 250V AC)   32 wy. analogowe - napięcie: -1-11V prąd: 0-25mA przy 24V Parametry odświeżania: 1Hz - skanowanie i odświeżanie wydruk: 3sek. 24 kanały System drukujący: 14 igłowa głowica dot-matrix 6 kolorowy pojemnik z taśmą >5mln kropli na kolor Zapis i transport papieru: Format 250 mm Papier -  rolka 32m, składanka 22m x 75 mm Prędkość przesuwu - regulowana w zakresie 1-1500mm/h rozdzielczość ±0,2mm Komunikacja: RS485 ModBus RTU RS232 ModBus RTU   retransmisja analogowa sygnałów (0÷10V, 0÷20mA) Wilgotność: Praca: 5-80% RH bez kondensacji Temperatura pracy: 0-50°C Zasilanie: 90 ÷ 132, 180-264V Moc 120W Stopień ochrony: IP54 panel czołowy Wymiary / ciężar: Obud.: 288 x 360 x 67 mm Waga 12,5 kg   Dokumentacja (pdf)     Karta katalogowa (2,4M)   Zamów najnowszy, bezpłatny CD - oferta - dokumentacja - opisy, aplikacje

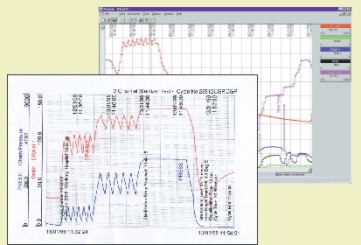

250 mm rejestrator videograficzny typ 4250G  / Eurotherm Chessell do 96 wejść, skanowanie wszystkich wejść w 1sek. , Modbus RS232 / RS485 CECHY GŁÓWNE: do 96 kanałów wejściowych wysokiej jakości, dotykowy ekran LCD TFT 10,4" konfiguracja z panelu czołowego rejestratora i komputera PC dane wyświetlane jako wykres przebiegu, wykres słupkowy, wartość numeryczna przewijana historia przebiegu funkcje matematyczne, timery, liczniki, sumatory archiwizacja na karcie pamięci PCMCIA / Flash-ATA / Hdd opcjonalnie 6 kolorowa, wielopunktowa zintegrowana drukarka  wbudowane komentarze (annotacje) pełna klawiatura alfanumeryczna precyzyjny blok CJC komunikacja Modbus RS232 / 485   Rejestrator 4250G posiada podświetlany ekran VGA dający wyjątkowo żywe kolory i czystość. Rejestrator posiada menu na wstępnie konfigurowalnej stronie zorganizowane w hierarchiczny system obszarów, grup i wejść kanałów.  Wyświetlacz może wskazywać wartości procesów w jednym z trzech formatów - wykres, wykres słupkowy lub numerycznie.   4250G ma do 96 kanałów wejściowych wszystkie odświeżane co 1 sekunda i jest dostępny jako rejestrator bez papierowy (wideo) albo z 45 śladowym wielopunktowym systemem zapisu. Zaawansowane funkcje matematyczne, sumatory, timery i liczniki pozwalają na prezentację w czasie rzeczywistym obliczanych danych.   Konfiguracja rejestratora możliwa jest z alfanumerycznej klawiatury ekranu dotykowego lub przez podłączony komputer PC. Gotowa i sprawdzona konfiguracja może być zapisana na karcie PC. Na karcie tej zapisać można wiele różnych konfiguracji, które następnie mogą być wybrane i wprowadzone do rejestratora wg potrzeby.   4250G może być traktowany jako centrala akwizycji danych z elektroniczną pamięcią danych i komunikacją jak również może pracować jako rejestrator lokalny z możliwością wydruków wykresów.   Zbudowany w oparciu o ten model system rejestracji daje użytkownikowi wysoko zintegrowany papierowy rejestrator temperatury / procesu czasu rzeczywistego łączący w sobie możliwości analizy i zapamiętywania danych w PC.         Jako stacja sieciowa większego systemu rejestracji i akwizycji danych zbudowanego w oparciu o system 4000R rejestrator współpracuje z takimi rejestratorami Eurotherm jak 4181G i 4250D.    Komunikacja cyfrowa Rejestrator 4250G wyposażony w obsługę protokołu Modbus jest idealnym modułem akwizycji danych dla systemów SCADA. Jako panel mocowany w rack'u rejestrator może współpracować w grupie 16 rejestratorów lub systemów I/O montowanych w ten sposób i połączonych wspólnie pętlą komunikacji z oparciu o RS422.   Karty opcjonalne rejestratora, konfigurowane przy zamówieniu: Płyty wejściowe - 8 kanałów uniwersalnych 16 kanałów DC Płyty wyjściowe - 8 kanałów przekaźnikowych 4 / 8 kanałów analogowych Max. liczba płyt na typ: 7 x 8 kanałów wejściowych 7 x wy. typu przekaźnik 6 x 16 kanałów wejściowych 4 x 8 kanałów wyjść analogowych 7 x 4 kanały wyjść analogowych
