Trójfazowe sterowniki mocy Eurotherm

TC3001 / 25÷1800A

Trójfazowy tyrystor / Kontroler mocy
True Power Control

Dostępne wyższe zakresy prądowe: 700, 1000, 1150, 1350, 1500, 1800 A / 690V max.

Obecnie sterownik TC3001 zastępowany jest przez sterownik mocy nowej serii Epower



Uniwersalny trójfazowy sterownik tyrystorowy mocy do obciążeń rezystancyjnych, indukcyjnych i zależnych temperaturowo.

Sterowanie mikroprocesorowe, system diagnostyki, monitorowania i alarmowania obwodu wyjściowego i obciążenia.

Możliwość zdalnego sterowania przez moduł komunikacji z wyborem protokołu transmisji w tym m.in. Profibus DP i Modbus.



Właściwości:

• trójfazowe, precyzyjne sterowanie mocą obciążeń podłączonych bezpośrednio lub sprzężonych transformatorowo
• dla wszystkich rodzajów obciążeń
• 5 trybów sterowania, wybór zapłonu tyrystora, ograniczenie prądowe
• łatwośc instalacji i uruchomienia:
  - niewrażliwy na kolejność rotacji faz
  - samoczynna synchronizacja do częstotliwości zasilania
• funkcja PLF dla obciążeń rezystancyjnych i typu infrared
• analogowa retransmisja regulowanych parametrów
• opcjonalnie możliwość zdalnego sterowania przez łącza komunikacji cyfrowej z wyborem protokołu w tym m.in. modbus i profibus DP
• system diagnostyki i alarmów w tym:
  Alarmy o najwyższym priorytecie
  - brak jednej lub więcej faz
  - przeciążenie prądowe dla zapłonu w trybie logicznym i impulsowym
  - za niskie napęcie
  - nienormalna częstotliwość zasilania
  - zwarty obwód tyrystora
  - błąd w obwodzie przewodu neutralnego (wybity bezpiecznik na płycie mocy)
  Alarmy niższego rzędu:
  - przekroczone napięcie
  - nierównowaga prądowa
  - błąd PLF (Partial Load Failure - prawdopodobne uszk. w obwodzie obciążenia)

Sposób podłączenia obciążenia

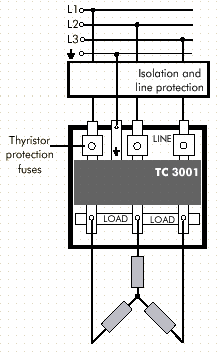

1. Obciążenie typu gwiazda, 3 przewodowe

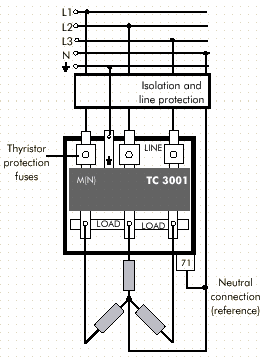

2. Obciążenie typu gwiazda, 4 przewodowe

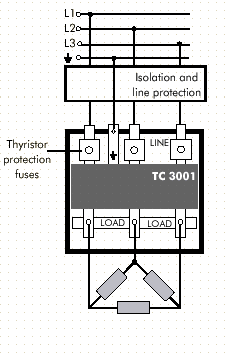

3. Obciążenie typu trójkąt - 3 przewodowe



4. Obciążenie typu trójkąt w ukł. 6-cio przewodowym





Dane techniczne stycznika:



Typ obciążenia	Rezystancyjne i złożone obciążenia wymagające ograniczenia prądowego
Wejścia	DC Napięciowe:   0 ÷ 5V, 1 ÷ 5V, 0 ÷ 10V lub 2 ÷ 10V DC prądowe:       0 ÷ 20 mA lub 4 ÷ 20 mA Logiczne:    5, 10V, 20 mA (> 50% ON ; <25% OFF )
Typ zapłonu	Logiczny, Kąt fazowy, szybki cykl, "burst" ze startem / zakończeniem z kątem fazowym
Komunikacja	Modbus, Profibus DP, Jbus, EI-Bisynch
Montaż	Panelowy
Temperatura pracy	0 °C do 50 °C (40 °C dla modelu 500A , 50 °C jesli obniżony zakres do 450A)
Bezpieczniki	Bezpieczniki szybkie do obwodów półprzewodnikowe zabudowane wewnątrz
Wymiary	25 - 250A: 480H x 248W  x268D 300 to 500A: 570H x 373W x 268D;
Dokumentacja	Karta katalogowa Sterowniki tyrystorowe - przewodnik
