Sterowanie mocą jedno- i trójfazowych obciążeń - Wielokanałowe sterowniki mocy Eurotherm

EPOWER

Uniwersalny, tyrystorowy sterownik mocy do wielu konfiguracji i typów obciążeń (do 500A)

3 cechy wyróżniające zaawansowane sterowniki mocy Eurotherm nowej serii EPower:



ELASTYCZNOŚĆ

Zaawansowana technologia w połączeniu z modułową konstrukcją oraz łatwość adaptacji do własnych potrzeb sterowania mocą



EFEKTYWNOŚĆ

Najwyższej klasy sterownik mocy, z innowacyjnymi cechami obniżania kosztów energii (prognozowania zapotrzebowania mocy) oraz wyjątkową jakością sterowania procesami



UNIWERSALNOŚĆ

Jeden sterownik do wszystkich rozwiązań teraz i w przyszłości, łatwość adaptacji i unowocześniania dla potrzeb obecnych i przyszłych wymagań procesu.





Główne cechy sterownika EPower

• modułowa konstrukcja
• pełna konfiguracja programowa
• konfiguracja: szybka kodem QuickStart / zaawansowana - za pomocą graficznego edytora połączeń
• pakiet oprogramowania iTools - wspólna platforma programowania sterowników mocy i regulatorów temperatury
• zakres prądowy sterowania mocą - aktualnie: 100 - 500A (nominalne obciążenie 16-500A)
• napięcia do 690V AC
• wszystkie możliwe tryby zapłonu / 7 różnych kombinacji obciążenia
• możliwość sterowania jednym modułem wszystkich stref pieca
• sterowanie obciążeniem z innowacyjną funkcją optymalizacji dostarczanej mocy, redukcji zniekształceń harmonicznych oraz oszczędności energii - PLM (Predictive Load Management - patent)
• dokładność pomiarowa lepsza niż 1%
• elastyczna komunikacja cyfrowa z protokołami sieciowymi: Modbus RTU - TCP/IP, Profibus, Ethernet, DeviceNet
• opcjonalne moduły rozszerzające we / wy
• układ timera / sumator / funkcje matematyczne
• duży, 4 rzędowy wyświetlacz
• lokalne / zdalne zadawanie
• kompletna diagnostyka sterownika
• 4 poziomy dostępu chronione hasłem



Możliwe zastosowania sterownika:

• piece szklarskie, próżniowe, ceramiczne
• piece wysokotemperaturowe, piece do ciągłego wyżarzania
• wygrzewanie indukcyjne
• sterowanie wielokanałowymi urządzeniami grzewczymi
• przetwórstwo produktów spożywczych
• obróbka cieplna tworzyw sztucznych
• wytłaczarki, wtryskarki, termoformowarki
• produkcja półprzewodników, materiały kompozytowe
• przemysł chemiczny, petrochemia, metalurgia



Moduł zamienny dla dotychczasowych sterowników tyrystorowych Eurotherm serii ... TC:

 TC1027/TC1028, TC2000/TC2001, TC3000/TC3001 oraz sterowników serii TU, 470, TE10P



Zobacz również  -  porównanie parametrów sterowników tyrystorowych Eurotherm:   Sterowniki mocy - jednofazowe   /   Sterowniki mocy trójfazowe

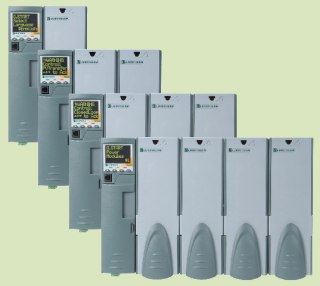

JEDEN STEROWNIK MOCY - siedem konfiguracji obciążenia



Każdy sterownik mocy EPower zawiera jeden wspólny moduł drivera (sterownika) dla całego zakresu mocy oraz od 1 do 4 modułów mocy (aktualnie 100 - 500A).

Dzięki takiej konstrukcji sterownik można dopasować do pracy w siedmiu różnych konfiguracjach obciążenia.



Możliwe konfiguracje sterownika:

• 1 fazowa
• 2 x 1 fazowa
• 3 x 1 fazowa
• 4 x 1 fazowa
• 'two leg' - sterowanie dwudrogowe dla aplikacji 3 faz.
• 2 x 'two leg' - sterow. dwudrogowe 3 fazowych aplikacji
• trójfazowa



Opcje

Sam moduł drivera może zawierać do 3 opcjonalnych płyt rozszerzających możliwości sterownika:

• moduł komunikacji z protokołami: RS485 Modbus RTU, Modbus TCP/IP, Profibus DP oraz DeviceNet®
• moduł dodatkowych wejść / wyjść - we. analogowe i cyfrowe, cyfrowe i analogowe wyj. oraz wyjścia przekaźnikowe
• funkcja PLM - Predictive Load Management - nowa, innowacyjna cecha sterownika EPower do efektywnego zarządzania wymaganiami mocy dostarczanej do wielu maszyn (oszczędność kosztów energii)



Zalety konstrukcji modułowej EPower:

• szybkie zamówienie, łatwa konfiguracja, wdrożenie oraz obsługa
• łatwa adaptacja do nowych wymagań
• sterowanie mocą jedno- i wielofazowe obciążeń w siedmiu możliwych opcjach konfiguracji
• minimalna ilość części
• wiele opcji konfigurowalnych programowo przez wspólny moduł drivera np. tryb zapłonu, typ i konfiguracja obciążenia, rodzaj sprzężenia, itp

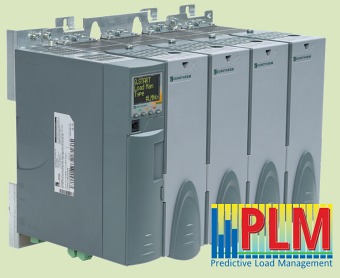

Zarządzanie mocą obciążenia z funkcją prognozowania - PLM - Predictive Load Management

Funkcja zarządzania - sterowania obciążeniem PLM to jedna z najważniejszych cech sterowników EPower - jedna z najlepszych tego typu funkcji oferowanych na rynku oraz jedyna która dla polepszenia rezultatów wykorzystuje prognozowanie.

• synchronizacja Multi-load
• sterowanie do 63 modułów EPower lub 64 kanałów
• algorytm prognozowania
• separowana sieć typu CAN
• patent producenta na funkcję



Korzyści zastosowania funkcji PLM:

• optymalizacja pobieranej mocy
• eliminacja niestabilności liniii zasilającej
• brak zakłóceń kąta fazowego -> drastyczna redukcja całkowitych zniekształceń harmonicznych
• zwiększenie współczynnika mocy
• eliminacja kosztownych pików mocy
• redukcja maksymalnego zapotrzebowania na energię - oszczędność energii - niższe koszty

Oferowane są 3 tryby zarządzania, wszystkie wymagające trybu zapłonu typu Fast cycle (ze st. cyklem okresowym, np. 64 cykle):



• load shedding -

• load sharing -

• load sequencing -

Moc dostarczana bez (L) i z  funkcją PLM (P)





iTools - pakiet oprogramowania do konfiguracji sterownika

Powiązanie konfiguracji sterownika EPower z programem iTools jest bardzo dobrą wiadomością, ponieważ  otrzymujemy wspólne narzędzie konfiguracyjne zarówno dla regulatorów temperatury jak i dla sterowników mocy. Klienci którzy poznali już pakiet iTools oraz wszystkie jego możliwości, mogą obecnie bez żadnego dodatkowego szkolenia pracować również z aplikacjami sterowników mocy.



Wykorzystanie możliwości pakietu iTools to same korzyści.

Przez dedykowany szeregowy port konfiguracyjny RJ11, program umożliwia szybkie zaprogramowanie konfiguracji sterownika za pomocą graficznego edytora połączeń, testowanie i pomoc w uruchomieniu gotowej już aplikacji.

Przetestowaną aplikację sterownika można załadować do kolejnego urządzenia z tym samym wyposażeniem sprzętowym i opcjami oraz zapisać ją na dowolnym nośniku informacji w celach archiwizacji.

Ponadto plik - klon aplikacji może być wysłany pocztą elektroniczną do naszego klienta którzy będzie jedynie musiał go załadować do sterownika.



Pakiet iTools umożliwia:

• zaawansowaną konfigurację sterownika w oparciu o graficzny edytor bloków funkcjonalnych
• tworzenie własnych ekranów operatorskich, pomiarowych, pomocniczych
• kopiowanie, klonowanie oraz zapis przetestowanej konfiguracji
• sprawdzanie on-line statusu parametrów oraz wprowadzanie poprawek
• testowanie i sprawdzanie własnych konfiguracji aplikacji procesów





Używanie ITOOLS

Oprogramowanie iTools pracujące na Komputerze osobistym (PC) pozwala na szybki i łatwy dostęp do konfiguracji urządzenia. Parametry używane są tak samo, jak te opisane w instrukcji (rozd.6), z dodatkiem wielu parametrów diagnostycznych.
ITools dają również użytkownikowi możliwość softwarowego okablowania pomiędzy blokami funkcyjnymi, co czasami nie jest możliwe z interfejsu operatora. Takie okablowanie jest zrealizowane przy użyciu ,,Graphial wiring Editor". Jako dodatek do przewodnika podanego tutaj są do użytku dwa systemy pomocy on-line dostępne w ramach oprogramowania iTools: Parametr Help i iTools Help.

Edytor graficzny pozwala na:

1. Przeciąganie bloków funkcyjnych, opisów, komentarzy, itd. do schematu okablowania z drzewka listy w lewym panelu.
2. Parametry, które mają być połączone ze sobą : przez kliknięcie na wyjście, a potem na wejście żądanego obiektu.
3. Oglądanie i/lub edytowanie wartości parametrów przez kliknięcie prawym przyciskiem w blok funkcyjny i wybór ,,Function Block View".
4. Użytkownikowi wybrać listę parametrów i przełączyć między edytorami parametrów i okablowania.
5. Zakończone okablowanie pobrać przez instrument.









Programowo konfigurowalne opcje sterownika:







Elementy diagnostyki i monitorowania:



• pełna diagnostyka obciążenia, sieci oraz modułu:

  - wyświetlanie alarmów
  - całkowity i częściowy błąd obciążenia (PLF), wybicie bezpiecznika, utrata napięcia linii, itp...
  - tyrystory (zwarcie, przerwa)
  - alarmy temperatury
  - błędy w obwodzie zasilania (za duże / za małe) ...



• pomiar rzeczywistych wartości wraz ze zdalnym wyświetlaniem:

  - napięcie
  - prąd
  - częstotliwość
  - moc, true power
  - współczynnik mocy
  - impedancja obciążenia
  - temperatura
  - czas



•  bezpieczeństwo procesu

  - pełna strategia alarmowa z watchdogiem
  - logi zdarzeń
  - zintegrowany układ nadzorczy procesu tzw. policeman



Alarmy



ALARMY SYSTEMOWE



Alarmy systemowe odnoszą się do głównych zdarzeń zabezpieczających właściwe działanie systemu - powiązany z błędem moduł jest przełączany w tryb standby.

W niektórych konfiguracjach (np. w sieci 4x 1 faza) jest możliwe, że alarm systemowy generowany w jednym module mocy będzie przełączał tylko ten moduł w tryb nieaktywny, a pozostałe 3 fazy będą pracowały normalnie.



• brak zasilania
• zwarcie obwodu tyrystorów
• przerwa w obwodzie tyrystorów
• wybicie bezpieczników
• przekroczenie temperatury
• obniżone napięcia (z progiem)
• odchyłka głównej częstotliwości
• błąd w obwodzie +24V





ALARMY PROCESU



Są odnoszone do aplikacji i mogą być skonfigurowane zarówno do przełączenia akcji w tryb Standby jak i kontynuowania procesu. Mogą być też zatrzaskiwane i potwierdzane przed przejściem w stan nieaktywny.



• TLF  (Total Load Failure) - brak obciążenia
• przerwa na wejściu (dla wejścia skonfigurowanego jako prądowe 4-20 mA)
• zwarcie w obw. wyjścia
• odcięcie (dla prądu obciążenia, 2 konfigurowalne progi)
• błędne główne napięcie (2 progi)
• zwiększona temperatura - ostrzeżenie o niespodziewanym wzroście temp.
• PLF  (Partial Load Failure) - różnica impedancji obciążenia: referencyjnej a mierzonej
• PLU  (Partial Load Unbalance) - dla konfiguracji 3Faz, przekroczony próg (ustaw. 5-50%) różnicy między najwyższą a najniższą wartością prądu obciążenia





ALARMY INDYKACYJNE



Sygnały zdarzeń dla akcji operatora (zatrzaskiwane, jeśli wymagane potwierdzenie operatora)



• aktywny transfer wartości PV
• aktywne ograniczenie
• przekroczony prąd obciążenia
• moc większa niż żądana - Load Shedding (Ps > Pr) / dla opcji zarządzania mocą PLM





Certyfikaty i standardy EPower

• standardy CE  EN 60947-4-3 oraz EN 60947-1
• UL 508A oraz cUL (w toku)
• SCCR tested zgodnie z UL508A (w toku)
• IP20 zgodnie z EN 60529
• RoHS Chiny



Podstawowe dane techniczne EPower:

Moduł Sterownika (Drivera)





Moduły mocy
