DANE TECHNICZNE

Funkcje sterowania:

Regulator PID

Regulator On / Off

Wejścia:

9 standardowych termopar,

PT100,

wejście liniowe 4-20mA,

dostepne wejście użytkownika.

Wyjście:

Przekaźnik : 2A, 264Vac
Logiczne: 9Vdc, 12mA

Funkcje: grzanie, chłodzenie, alarm

Zasilanie:

85-264Vac, 5.0 watów max.

20-29Vac lub dc, 5.0 watów max.

Temperatura pracy:

0-55 °C, 0-90%RH non-condensing

Stopień ochrony:

IP65, montaż panelowy od frontu

Wymiary :

48W x 24H x 103D mm

Pytania ?

Oferta - EUROTHERM LTD

PRZEJDŹ do:

2132 Regulator temperatury / procesu

Uniwersalne wejście, grzanie, chłodzenie lub alarm

IDEALNY DO:

chłodziarki
piekarniki
sterylizatory
inne proste aplikacje grzania i chłodzenia

Regulatory 2116 / 2132 należą do grupy tańszych, kompaktowych modeli wykorzystującymi zaawansowane algorytmy regulacji.

Regulator temperatury 2132 posiada dwa pojedyncze wyjścia: logiczne do współpracy z układami tyrystorowych sterowników mocy oraz przekaźnikowe.

Przy współpracy z łącznikiem tyrystorowym typu TE10S Eurotherm, regulator można skonfigurować tak aby wyświetlał i sygnalizował uszkodzenie elementu grzejnego - grzałki. (wymaga techniki PDSIO funkcjonującej w trybie 1)

Każde wyjście może być skonfigurowane jako wyjście grzania, chłodzenia lub alarmu. (max. 3, odchyłka w górę, - dół, przekroczenie pasma, przekroczenie wartości zadanej z góry, dołu)

Regulatory posiadają wewnętrzną funkcję czasu (timer function), która może służyć do startu lub zatrzymania procesu.

Interfejs operatora może być przystosowany do zmiany i wyświetlania tylko tych parametrów które są niezbędne w danym procesie (pozostałe parametry zabezpieczone są hasłem i pozostają ukryte)

Regulatory Eurotherm do zastosowań ogólnych - tabela porównawcza parametrów regulatorów

Cechy główne

uniwersalne wejście z 9 podstawowymi termoparami + RTD
zaawansowany algorytm samoczynnego doboru parametrów PID - funkcja autotune
dokładność kalibracji: 1 0C, 0,25% odczytu co większe
wbudowany timer 0-9999 min.
filtr wejściowy 0-999,9 sek.

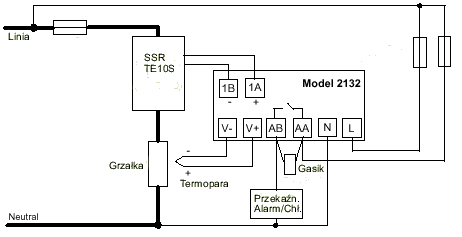

Typowy schemat połączeń: regulator - SSR

schemat połączeń: regulator temperatury - SSR

Alarmy

ilość: 3
typ:
1) przekroczenie wart. zadanej: z góry, z dołu
2) odchyłka od wart. zadanej: z góry, z dołu
3) przekroczenie pasma
rodzaj:
1) zatrzaskiwane, potwierdzane ręcznie i automatycznie
2) nie zatrzaskiwane
3) blokowane
