Nowość !!! Regulatory temperatury
seria 3000 / Eurotherm |
 |
|
 |
Regulatory temperatury z wiadomościami tekstowymi
Seria 3000
- wyświetlacz LCD z wiadomościami tekstowymi
- szybka konfiguracja - 4 cyfrowy kod do konfiguracji regulatora
- programator zadawania - 200 segmentów, 50 programów
- komunikacja: ethernet, modbus master/slave, TCP/IP, internet
- port Infra-red do konfiguracji, monitoringu, rejestracji danych
- funkcje czasowe, liczniki, sumatory, inne funkcje logiczne i matem.
- oprogramowanie do konfiguracji
- IP 65 - do pracy w trudnych warunkach
|
Najnowsza seria regulatorów firmy Eurotherm zawiera
wiele innowacyjnych cech niedostępnych w produktach konkurencji, w
tym m.in. nowy wyświetlacz z możliwością wyświetlania przewijanych
wiadomości tekstowych.
Cechą główną regulatorów nowej serii jest
przedstawienie wszelkich działań i stanów regulatora przez w pełni
konfigurowalne „centrum informacji i komunikatów”.
Wyświetlacz regulatora jasno i wyraźnie przedstawia nazwę i funkcję
ustawianego parametru. Jeśli operator przewinie nazwę danego parametru
i odczeka kilka sekund na wyświetlaczu pojawi się przewijany opis
parametru w wybranym języku. (funkcja auto-help)

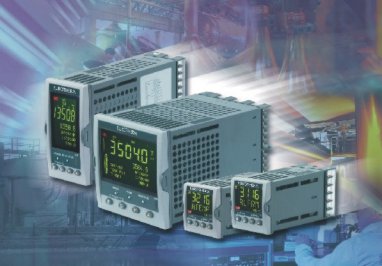

Nowa seria regulatorów temperatury / procesu Eurotherm to
obecnie dwie grupy regulatorów. Konstrukcja
całej serii jest w pełni kompatybilna z odnoszącą duże sukcesy rynkowe
grupą regulatorów znaną jako
seria 2000.
Grupa 3200 - Regulatory oznaczone
3116 i
3216 to regulatory o wielkości panelu czołowego 1/16
DIN, regulator
3208
to rozmiar
1/8 DIN.
Kompaktowy
regulator temperatury model 3216, o długości 90 mm, został skonstruowany
głównie z myślą o zastosowaniach OEM. Ten zaawansowany regulator
oferuje bardzo dokładne uniwersalne wejście, 5 wbudowanych receptur
procesu (każda po 48 parametrów) oraz opatentowany przez Eurotherm
system Instant Accuracy.
Regulator
3216 posiada
również 3 dodatkowe we / wy - programowalne jako cyfrowe wejścia /
wyjścia, logiczne lub przekaźnikowe do konfiguracji dla grzania,
chłodzenia, alarmów i zdarzeń. Dodatkowo regulator wyposażony jest w
uniwersalny moduł zasilania, możliwość załadowania własnej krzywej
linearyzacji, oraz moduł szybkiej komunikacji.
Model
ten może być również wykorzystany do pomiaru i monitorowania prądu
obciążenia elementu grzejnego (detekcja błędu i sygnalizacja stanu
alarmu). Regulator
3116 jest identyczny fizycznie ale jest słabiej
wyposażony.
Dwa pozostałe modele
regulatorów temperatury nowej serii (grupa 3500) oznaczone jako
3504 (o wymiarach 1/4 DIN)
i
3508 (1/8 DIN) zostały
skonstruowane dla jednopętlowych aplikacji sterowania PID - regulacji
temperatury / procesu wymagających dużej precyzji i dokładności
działania.
Zastosowania dla tych dwóch regulatorów to sterowanie pieca,
obróbka cieplna, komory klimatyczne, procesy doświadczalne i
produkcyjne dla chemii, przemysłu spożywczego, farmaceutycznego czy
obróbki plastycznej. Dużą dokładność i stabilność regulacji temperatury
/ procesu regulatorów tej grupy zapewniają wejście pomiarowe o dużej
rozdzielczości oraz zaawansowany algorytm sterowania firmy Eurotherm –
światowego potentata na rynku regulacji i sterowania procesami.
(Tabela porównawcza regulatorów tej serii - tutaj)
 |

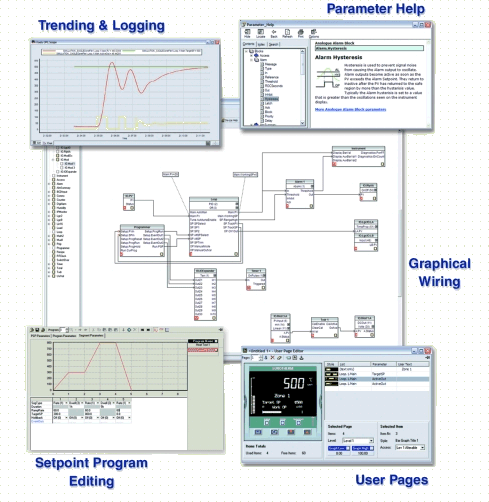

iTools - pakiet oprogramowania do konfiguracji,
uruchamiania i testowania
regulatorów Eurotherm
Opis, możliwości i wymagania programu -
tutaj |
Regulator może być podłączony do PC na trzy sposoby:
- przez clip infra-red dołączony do panelu czołowego
i ustawienie ON dla 'trybu IR' w menu Access
- przez clip konfiguracyjny mocowany
z boku regulatora
- przez moduł komunikacji z RS232, RS485 lub
RS422 podłączony do slotu H lub J
Wszystkie 4
regulatory tej serii są w pełni konfigurowalne przez najnowszą wersję
(5.0)
oprogramowania iTools.
Pakiet iTools w tej wersji umożliwia:
- konfigurację parametrów
- graficzne łączenie bloków wewnętrznych
regulatora
- sterowanie działaniem urządzenia
- tworzenie, edycję i zapis programów zadawania
- sporządzanie receptur
- konfigurację tzw. user screenów
- rejestrację w czasie rzeczywistym oraz zapis i
archiwizację przebiegów zmiennych procesu
- zapis, kopiowanie i klonowanie konfiguracji
|
 |
Tabela porównawcza - Regulatory temperatury
/ procesów serii 3000
| Parametr / Typ regulatora |
3116 |
3216 |
3504 |
3508 |
| Wyświetlacz |
4 cyfry + 5 znaków
alfanumerycznych
z przewijanym tekstem
|
4 1/2 cyfry +
system informacyjny
|
5 cyfr +
system informacyjny
|
| Wejście |
TC, RTD, mV, mA, własna
krzywa |
TC, RTD, mV, mA, wł.
krzywa, zirconia,
Exergen IR K80, czujniki wilgotności |
| Wy. Sterujące |
2 - logiczne
lub przekaźnikowe |
3 - logiczne
lub przekaźnikowe |
2 / log - przek
+ moduł x3 |
2 / log - przek
+ moduł x6 |
| Typ sterowania |
On /Off - PID -
TiProp |
On /Off - PID -
kaskada - ratio lub override |
| Algorytm chłodzenia |
liniowy, wodny,
wentylator, olejowy |
liniowy, wodny,
wentylator, olejowy |
| Sterowanie zaworami |
- |
- |
+ |
+ |
| Optymalizacja pętli PID |
autotune |
autotune |
autotune |
autotune |
| Alarmy |
3 typy |
4 typy |
| Wskaźnik alarmu |
przewijane wiadomości
użytkownika i LED sygnalizacyjny |
własne wiadomości
tekstowe + LED |
| Wiadomości Operatora |
15 informacji z
wbudowanymi wartościami |
8 w pełni
konfigurowalnych ekranów z wykresami słupkowymi i
wbudowanymi wartościami |
| Receptury |
5, każda 38 ustawień |
8, z definiowanymi
parametrami |
| Funkcje timera |
łagodny / opóźniony
start, dwell z rampą, ograniczenie mocy |
oparty o RTC, w pełni
programowalny |
| Komunikacja |
|
RS232 / RS485 Modbus |
2 porty RS 232/485
Modbus Master / Slave,
Profibus, Devicenet |
| Dodatkowe we - wy |
|
|
10 wy. przekaźnikowych
/ 10 we. logicznych
20 wy. przekaźnikowych / 20 we. logicznych |
| Dodatkowe moduły |
|
|
we. analogowe, wy.
napięciowe i prądowe,
we / wy cyfrowe, wy. przekaźnikowe, we. Pot,
zasilacz dla przetwornika / nadajnika
|
| Programator |
|
|
50 programów, 200
segmentów max. |
| Funkcje matematyczne |
|
|
liczniki, sumatory,
funkcje logiczne i matematyczne, wilgotność, układy
czasowe |
| Konfiguracja |
szybki kod z
automatycznym tekstem podpowiedzi |
front panel lub
zestaw narzędziowy PC |
| Narzędzia dodatkowe (PC) |
połączenie przez klip |
połączenie przez klip
/ port RS |
asystent
konfiguracji (wizard)
graficzny
edytor połączeń, pełny pakiet konfiguracji przez PC z
symulacją obciążenia, przebiegami i rejestracją danych,
|
| Wymiary |
48x48x90 |
48x48x90 |
96x96x150 |
48x96x150 |
|
~
