Sterowanie mocą jedno- i trójfazowych obciążeń - sterowniki mocy Eurotherm

EPack

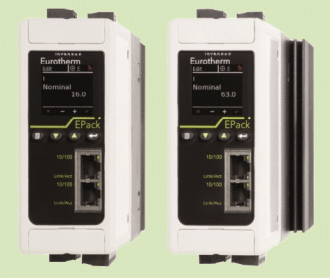

Eurotherm - w pełni konfigurowalny, kompaktowy, tyrystorowy sterownik mocy (16-125A)



Podstawowe dane techniczne sterownika

• sterownik 1 fazowy
• prąd nominalny od 1 do 125A
• napięcie nominalne 100 ÷ 500V AC
• rodzaj obciążenia: rezystancyjne i transformatorowe
• komunikacja ethernet modbus TCP w standardzie
• konfiguracja via pakiet iTools / Eurotherm lub front panel
• kolorowy wyświetlacz LCD TFT 1,5" na którym można odczytać m.inn.:
  prąd, napięcie, energię, informacje o procesie i błędach
• sygnał sterujący - analogowy
  0÷10V / 1÷5V / 2÷10V / 0÷5V / 0÷20mA / 4÷20mA
  lub komunikacją cyfrową
• tryb sterowania:
  kąt fazy,
  inteligentna połowa cyklu,
  paczki impulsów,
  sygnał logiczny
• opcje sterowania
  V2 standardowo,
  V2CL z ogr. prądowym
  PWRCL moc z ogr. prądowym
• 2 wejścia cyfrowe (1x logiczne, 1x napięciowe
• 1 przekaźnik alarmu 3-pin, komunikaty alarmowe na pulpicie i przez łącze komunikacji



Moduł zamienny dla sterowników tyrystorowych Eurotherm serii TE: TE10 / TE200 oraz  sterowników serii 7000 (tabela porównawcza)





Nowe sterowniki zostały zaprojektowane w celu spełnienia potrzeb naszych klientów OEM i klientów końcowych, uproszczenia instalacji, integracji i działania


• Łatwy w zamawianiu:

  istnieją tylko 2 warianty mechaniczne (zakresy prądowe do 32A i 63A). Jeżeli proces wymaga zmian lub modyfikacji, dodatkowe cechy czy opcje można uaktywnić za pomocą klucza programowego


• Łatwy w uruchomieniu:

  sterownik Epack jest wyjątkowo elastycznym i konfigurowalnym urządzeniem które można szybko i łatwo dostosować do własnych potrzeb.
  Rozszerzony kod zamówienia umożliwia dostarczenie urządzenia z wybraną wstępnie konfiguracją. Szybka konfiguracja urządzenia możliwa jest również w prostej sekwencji przez tzw. Quick start code.

   Kiedy wymagana jest bardziej wyrafinowana konfiguracja to dostępny jest pakiet oprogramowania Eurotherm iTools na PC, który zapewnia pełny dostęp do wszystkich funkcji z kontekstową pomocą i możliwością zapisywania i kopiowania konfiguracji.


• Łatwy w obsłudze:

  przejrzysta wizualizacja wszystkich operacji dotyczących obsługi urządzenia dostępna na 1,5" wyświetlaczu TFT. Dostępne są wszystkie najważniejsze dane takie jak: nominalny prąd obciążenia, napięcie obciążenia oraz pobierana energia.
  W przypadku wystąpienia usterki systemu - przejrzyste komunikaty pozwalają dokładnie ustalić pochodzenie problemu, podjąć szybką decyzję i zminimalizować czas przestoju.



Opcje sterowania

EPack umożliwia sterowanie mocą w następujących trybach

• sterowanie V² - odpowiednie do obciążeń rezystancyjnych (stała rezystancja)
• sterowanie V² z ograniczeniem prądowym (V2CL) - odpowiednie do obciążeń transformatorowych / indukcyjnych
• sterowanie I² - odpowiednie do obciążeń transformatorowych / indukcyjnych / boosting
• sterowanie True Power - idealne do obciążeń rezystancyjnych zmiennych w czasie lub z temperaturą



Inteligentne tryby zapłonu

Sterownik mocy Epack Eurotherm zapewnia wszechstronny zakres trybów zapłonu w tym:

• paczki impulsów
  stałe cykle impulsowe (100 okresów domyślnie, ustawialne od 25 do 1000)
  zmienne cykle impulsowe (16 okresów domyślnie, ustawialne od 1 do 100)
  inteligentna połowa cyklu
• kąt fazowy (PA)
• progresywny start-up (kąt fazowy z rampą)
• opóźnione wyzwalanie (First firing delay)
• przełączane paczki imp. /kąt fazowy
• tryb logiczny



Wszystkie tryby dostępne są standardowo.
Ten wybór opcji zapewnia optymalizację współczynnika mocy i harmonicznych. Co z kolei ma wpływ na koszty produkcji.
Nowe tryby zapłonu były opracowywane zgodnie ze specyfikacjami występujących obciążeń aby zapewnić optymalny pobór mocy dopasowany do różnych rodzajów obciążeń, w tym m.in. obciążeń typu infra-red, obciążeń z wysokim współczynnikiem temperaturowym oraz obciążęń rezystancyjnych w tym zmienne w czasie.



Wejścia / wyjścia & przekaźniki

• 1 analogowe wejście konfigurowalne
  funkcja:: SP, limit….
  typ : 0-5V, 1-5V, 0-10V, 2-10V, 0-20mA, 4-20mA

• 2 cyfrowe wejścia konfigurowalne
  funkcja DI1: sygnał enable (domyślnie)
  funkcja DI2: pełna konfiguracja
  typ: napięcie lub styk

• łącze przekaźnika (3 punkty)
  2A przekaźnik
  2 styki (NO i NC)



Komunikacja

Standardowo EPack wyposażony jest w podwójny port ethernet z protokołem Modbus TCP, wykorzystywany np. do konfiguracji i komunikacji fieldbus.
Sterownik może w ten sposób być łatwo włączony do sieci, bez potrzeby używania dodatkowych przełączników czy hubów. Zaadaptowana jest również funkcja Zeroconf (zerowa konfiguracja sieci) która pozwala na konfigurację sterownika za pomocą iTools bez potrzeby dokonywania jakichkolwiek regulacji na laptopie lub w samym sterowniku. Daje to po prostu możliwość typu plug and play - podłącz i pracuj.



Wyświetlacz

EPack jest wyposażony w jasny, przejrzysty wielokolorowy wyświetlacz typu TFT. Może być on wykorzystywany w 3 różnych celach:

• konfiguracja: ustawianie w trybie Quick start - proste i szybkie ustawienie głównych parametrów konfiguracyjnych sterownika
• monitorowanie: najbardziej reprezentatywne, wybrane parametry procesu można monitorować na wyświetlaczu
• alarmy: w przypadku warunków alarmowych, opis wraz z dodatkowym logo alarmu pojawi się na wyświetlaczu sterownika.



Metody konfiguracji sterownika

• kompletny kod zamówienia

  19 pól do wypełnienia
  kompletnie definiuje tryb pracy produktu
  produkt ściśle dopasowany do wymagań procesu


• metoda Quick Start

  zminimalizowany kod zamówienia (11 pól do skompletowania)
  opcje sprzętowe i programowe zdefiniowane przez kod
  Konfiguracja przez zestaw pytań


• pakiet oprogramowania iTools

  identyczna jak konfiguracja 2 (quick kodem) zarówno dla sprzętu (HW) jak i oprogramowania (SW)
  Konfiguracja na PC przez program iTools



Standardy:

• Dyrektywa: EMC directive 2004/108/EC
• Safety specification: EN 60947-4-3:2000 (2000-01-12)
• Low Voltage Directive 2006/95/EC
• EMC emissions specification: EN 60947-4-3:2000 ( 2000-01-12)
  + EN 60947-4-3:2000/A1:2006 (2006-12-08)
  + EN 60947-4-3:2000/A2:2011 (2011-09-02)
• Class A product
• EMC immunity specification: EN 60947-4-3:2000 ( 2000-01-12)
• Vibration tests: EN60947-1 annex Q category E
• Shock tests: EN60947-1 annex Q category E
• Aprobaty:
  cUL: UL609747-4-1A and UL60947-1
  CE: EN60947-4-3 and EN 60947-1
• GOST-R: Certificate of exemption
• Protection
  (According to EN60529): IP10 (16A to 63A units)
  IP20 (80A to 125A units)





Możliwe zastosowania:

• przetwarzanie tworzyw sztucznych:
  wytłaczarki, wtryskarki, termo-formowanie, wulkanizacja
• przetwórstwo produktów spożywczych:
  sterylizacja, suszenie, podgrzewanie
• biotechnologia:
  sterylizacja, piece laboratoryjne, komory klimatyczne i środowiskowe
• obróbka cieplna:
  piece szklarskie, próżniowe, ceramiczne
• półprzewodniki, materiały kompozytowe, polimeryzacja
• przemysł chemiczny, petrochemia, metalurgia
• piece wysokotemperaturowe, piece do ciągłego wyżarzania
• wygrzewanie indukcyjne
• sterowanie wielokanałowymi urządzeniami grzewczymi



Wymiary sterownika

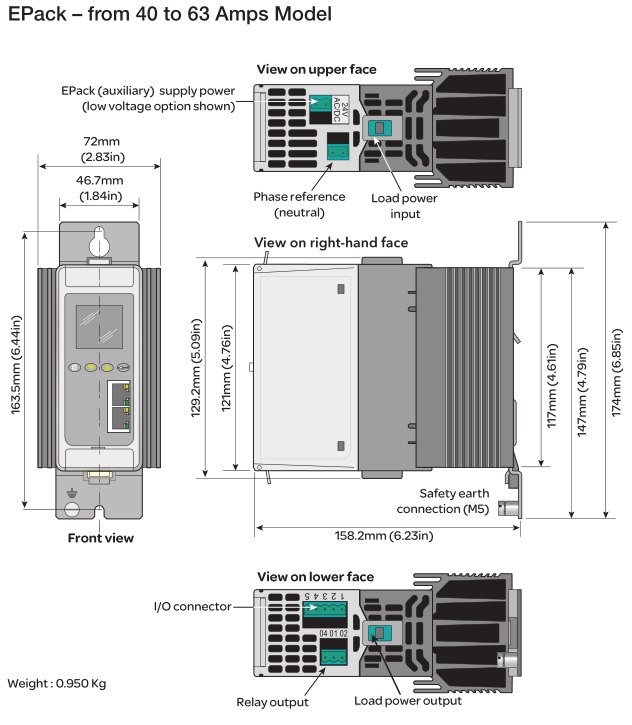

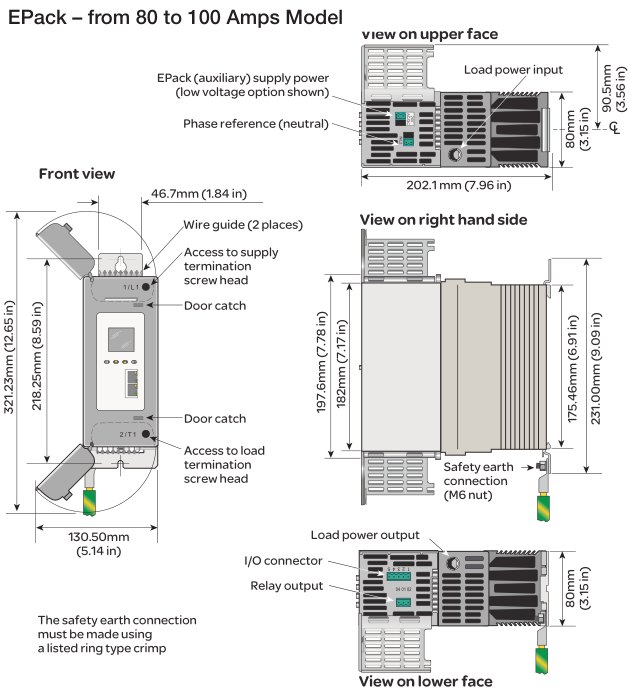

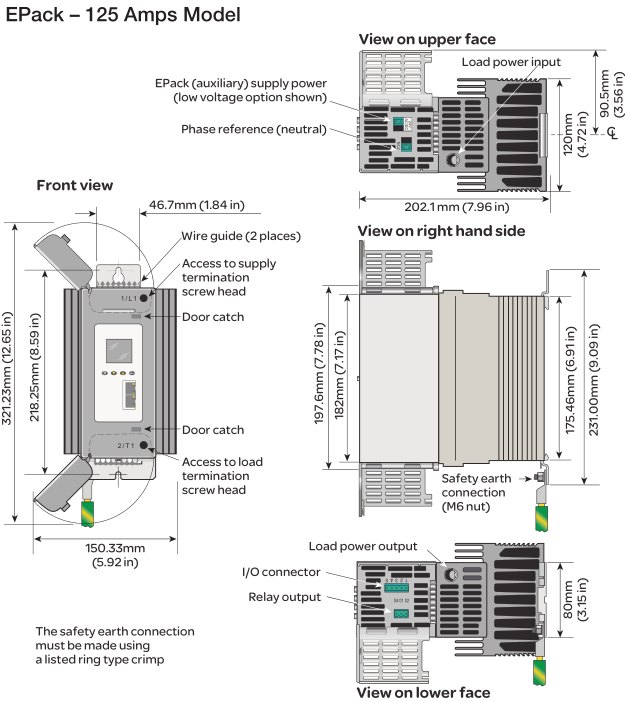

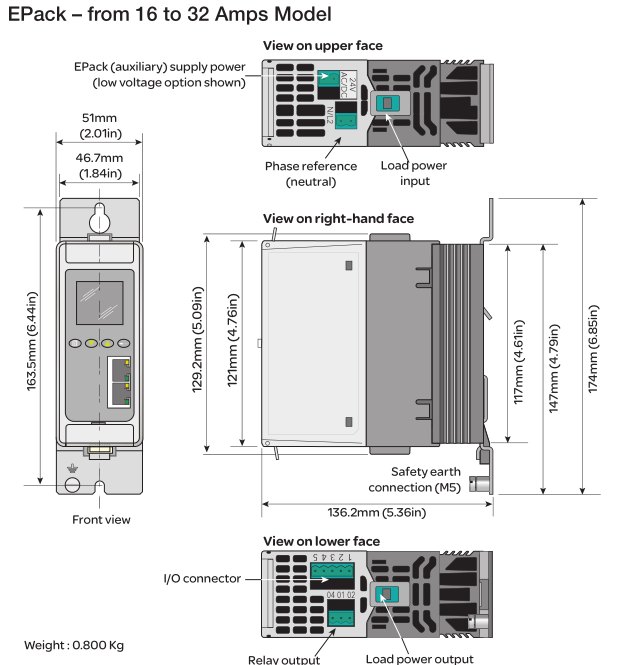

Kliknij aby zobaczyć: 16 - 32 A, 40 - 63A, 80 - 100 A, 125 A
