Cyfrowe rejestratory graficzne - temperatury / procesu - nowa Seria 6000 / Eurotherm Chessell

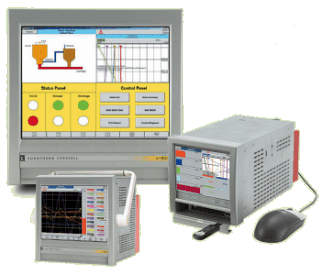

SERIA 6000 - Nowa rodzina cyfrowych, graficznych rejestratorów procesu firmy EUROTHERM



Rejestratory nowej serii charakteryzują 3 słowa kluczowe:  ŁATWE,  BEZPIECZNE,  ELASTYCZNE.









Główne cechy rejestratorów nowej serii 6000 EUROTHERM



• dotykowy ekran TFT wysokiej rozdzielczości
• do 48 kanałów wejściowych i 36 wyjść przekaźnikowych (zakres wejść: od ±38mV do ±20V)
• zapis danych: pamięć FLASH (32 / 96Mb), karty pamięci: Compact Flash lub Secure Digital oraz pen-drive (usb)
• 128 kanałów wirtualnych - swobodna konfiguracja funkcji matematycznych, sumatorów i liczników
• standardowo ethernet 10/100baseT z automatycznym przełączaniem na max. dostępną prędkość)
• adresowanie sieciowe w trybie: DHCP, BootP, fixed IP
• do 3 portów USB "plug&play"
• porty szeregowe EIA232 / 485, 9 pin, typu D, wybierane programowo
• funkcje audytora: pakiet pełny: Audytor (21CFRPart11),ograniczony - Audit Trail
• całkowita liczba wyświetlanych wejść: do 146 - rejestrator 6100A, do 176 - rejestrator 6180A
• Pakiet oprogramowania Bridge, kompatybilność wsteczna z rejestratorami serii 5000 V2.1
• Pakiety - Review i QuickChart - kompatybilność z rejestratorami serii 5000, 4000, 394

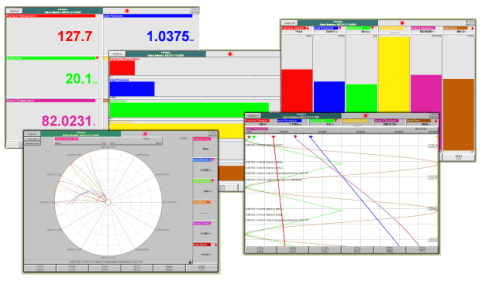

• własne ekrany wizualizacji procesu
• wszystkie cechy rejestratorów graficznych serii 5000



Możliwe zastosowania:

• aplikacje wymagające regulacji 21CFR part II (farmaceutyka, biotechnologia, itp)
• piece i obróbka termiczna
• aplikacje zgodne z wymaganiami NADCAP
• sterylizatory i autoklawy
• mieszalniki, ukł. fermentacji, ekstraktory, sublimatory
• stacje pomp, oczyszczalniki wody, stacje uzdatniania
• energia i przemysł energetyczny







• Standardowe funkcje i cechy rejestratorów serii 6000:


  - zdalna rejestracja - pakiet oprogramowania w wersji Bridge Lite
  - 6 niezależnych grup
  - timery procesu
  - pliki w formacie CSV / UHH
  - raporty (do 10 raportów wysyłanych na wykres lub opcjonalny wydruk w trybie ASCII)
  - Modbus TCP
  - Email / SMS (max. 50 odbiorców - po 10 odbiorców w 5-ciu listach dystrybucyjnych)
  - FTP klient / serwer
  - pakiet oprogramowania do zarządzania danymi archiwalnymi - Review / Quickchart
  - port USB
  - wykresy kołowe
  - skalowanie logarytmiczne
  - przeszukiwanie aktywnych trybów funkcji Job
  - możliwość wysyłania wiadomości na wyświetlacz (czy np. e-mail) jako rezultat jakiejś akcji.



• pakiet opcjonalny:


  - wyjście ASCII printer
  - 21CFR11 Audit
  - Audit Trail
  - rejestracja w trybie przetwarzania wsadowego
  - pakiet do zdalnego podglądu i rejestracji w czasie rzeczywistym - pełna wersja programu  BRIDGE
  - rejestracja w trybie przetwarzania wsadowego
  - komunikacja Master
  - funkcje matematyczne / sumatory / liczniki
  - grupy wielokrotne (6 dodatkowych grup)
  - Screen Builder (własne ekrany wizualizacji procesu)
  - Security Manager (pakiet zarządzania bezpieczeństwem rejestratora)
  - przyciski zdarzeń (z/bez zatrzaskiwania)
  - zasilanie niskim napięciem
  - blokada kieszeni kart pamięci (hasło dostępu)
  - obudowa ze stali nierdzewnej (bez blokady kart pamięci)
  - dodatkowe porty USB (x2) z tyłu obudowy
  - zasilacz przetwornika (izolowany, tylko rejestrator w wersji 100mm)





Nowe cechy wprowadzone w rejestratorach serii 6000 (w porównaniu do rejestratorów serii 5000):



• cechy audytora (audit trail) -
  funkcja zawierająca cechy audytora oraz rejestrowania logowań ale pozbawiona sygnatur elektronicznych i elementów zabezpieczenia w postaci haseł dostępu (cech 21CFRpart11 - wszystko razem dostępne w pełnym pakiecie Audytora)
• Job search - szybkie wyszukiwanie które z funkcji Job odpowiadają za wystąpienie konkretnych zdarzeń
• Channel selection - możliwość szybkiego dodania lub usunięcia wielu kanałów w grupie bez potrzeby zaznaczania wyboru konkretnego kanału.
• Customize - możliwość zmiany standardowego wyglądu modułu np. koloru pulpitu, koloru tekstu czy rozmiarów czcionki







Elementy diagnostyki:



• zaawansowana diagnostyka komunikacji w tym:

  - sprawdzanie statusu połączenia z hostem w oparciu o pingi (test w menu pełnej konfiguracji)
  - sprawdzanie komunikacji w konfiguracji Master - Slave podłączonych urządzeń





• diagnostyka hardware'u (zaawansowane cechy do uruchamiania i znajdowania błędów)

  - sprawdzanie wyjść przekaźnikowych
  - testowanie wejść zdarzeń
  - testowanie portu szeregowego
  - tzw. system summary (wersja programu, pamięć: DRAM, SRAM, FLASH, adresy MAC, data, czas)
  - test wyświetlacza
  - kalibracja ekranu dotykowego





Co nowego  / w porównaniu do rejestratorów Serii 5000



• szybszy start, szybsze odświeżanie
• jasny, przejrzysty wyświetlacz o większej rozdzielczości
• rozszerzony zakres wejść  ± 20V
• porty USB
• nowe opcje zapisu danych: karty pamięci i USB
• 12 grup
• blokada nośników zapisu
• więcej wyjść przekaźnikowych
• więcej funkcji matematycznych



Certyfikaty, certyfikaty planowane, standardy

• CE,  cUL,  Nadcap,   SEISMIC,   SIL / 61508 Lev2,   NAMUR,   21 CFR Part II,   EPRI (NUCLEAR)
